一文看懂NB-IoT所有猫腻:华为如此青睐的原因?
前言
上月16号, NB-IoT(Narrow Band Internet of Things,窄带蜂窝物联网)作为3GPP R13一项重要课题,其对应的3GPP协议相关内容获得了RAN全会批准,正式宣告了这项受无线产业广泛支持的NB-IoT标准核心协议历经2年多的研究终于经全部完成。
华为也在今年的世界移动大会物联网峰会上正式面向全球发布了端到端NB-IoT解决方案,使物联网成为运营商未来的基础类业务之一。解决方案主要包括:Huawei LiteOS与NB-IoT芯片使能的智能化终端方案、平滑演进到NB-IoT的eNodeB基站、可支持Core in a Box或NFV切片灵活部署的IoT Packet Core、基于云化架构并具有大数据能力的IoT联接管理平台等,满足了运营商IoT业务低功耗广域覆盖的核心需求。
正文——背景
据相关报道,截至2015年底,国内三大运营商的物联网连接用户数总计已接近一亿户。而据中国科学院物联网研究发展中心预计,2016年国内物联网行业的整体收入将超过一万亿元。如今物联网技术在行业应用的比例逐年提高,渗透生产制造、交通物流、健康医疗、消费电子、零售、汽车等应用行业。万物互联的时代正以极其迅速的脚步走进我们的生活。
物联网的无线通信技术很多,主要分为两类:一类是Zigbee、WiFi、蓝牙、Z-wave等短距离通信技术;另一类是LPWAN(low-power Wide-Area Network,低功耗广域网),即广域网通信技术。LPWA又可分为两类:一类是工作于未授权频谱的LoRa、SigFox等技术;另一类是工作于授权频谱下,3GPP支持的2/3/4G蜂窝通信技术,比如EC-GSM、LTE Cat-m、NB-IoT等。

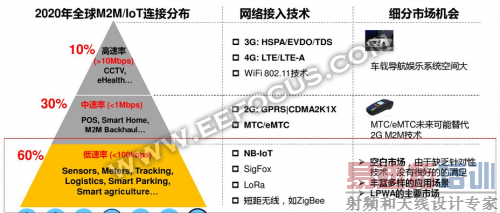

按照网络传输速率分类,如图。
由上图可知,高速率业务主要使用3G、4G技术;中等速率业务主要使用GPRS技术。低速率业务目前还没有很好的蜂窝技术来满足,而它却有着丰富多样的应用场景,很多情况下只能使用GPRS技术勉力支撑。
所以基于对对蜂窝物联网这一趋势和需求的敏锐洞察,2013年初,华为与业内有共识的运营商、设备厂商、芯片厂商一起开展了广泛而深入的需求和技术研讨,并迅速达成了推动窄带蜂窝物联网产业发展的共识,NB-IoT研究正式开始。NB-IoT标准具体演变历史是怎样的?你接着往下看。

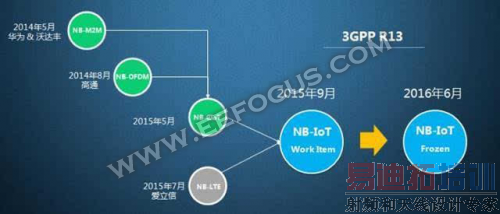

NB-IoT标准演变历史
2013年初,华为与相关业内厂商、运营商展开窄带蜂窝物联网发展,并起名为LTE-M(LTE for Machine to Machine)。在LTE-M的技术方案选择上,当时主要有两种思路:一种是基于现有GSM演进思路;另一种是华为提出的新空口思路,当时名称为NB-M2M。
2014年5月,由沃达丰,中国移动,Orange,Telecom Italy,华为,诺基亚等公司支持的SI "Cellular System Support for UltraLow Complexity and Low Throughput Internet of Things" 在3GPP GERAN工作组立项,LTE-M的名字演变为Cellular IoT,简称CIoT。
2015年4月,PCG(Project Coordination Group)会议上做了一件重要的决定:CIoT在GERAN做完SI之后,WI阶段要到RAN立项并完成相关协议。
2015年5月,华为和高通在共识的基础上,共同宣布了一种融合的解决方案,即上行采用FDMA多址方式,下行采用OFDM多址方式,融合之后的方案名字叫做NB-CIoT(Narrow Band Cellular IoT)。
2015年8月10日,在GERAN SI阶段最后一次会议,爱立信联合几家公司提出了NB-LTE(Narrow Band LTE)的概念。
2015年9月,RAN#69次会议上经过激烈讨论,各方最终达成了一致,NB-CIoT和NB-LTE两个技术方案进行融合形成了NB-IoT WID。NB-CIoT演进到了NB-IoT(Narrow Band IoT)。
2016年6月16日,NB-IoT R核心协议在RAN1、RAN2、RAN3、RAN4四个工作组均已冻结。性能规范在3GPP RAN4工作组,计划在9月份结束。性能规范NB-IoT与eMTC同时进行,计划同时完成。
