Bluetooth SMART 通信模块带天线型 “UGMZ2AA”开发并投入批量生产

为了实现可连接任何互联网的"IoT（Internet of Things）"，我公司开发了小型低功耗Bluetooth SMART 通信模块带天线型"UGMZ2AA"并已投入批量生产。

当今时代，运用IoT 技术的各类设备与服务正在问世和走向普及。
对IoT 支持设备而言，必须要有可以上网的通信模块。特别对使用纽扣电池与干电池的设备，支持"Bluetooth® SMART"通信标准的低功耗通信模块正在受到关注。

此外，为了支持可穿戴设备，对通信模块也有小型化的要求，而传统的通信模块使用天线，为了保证特性，需要在通信模块之外设置贴装空间。进而，针对设备小型化和长驱动时间的需求，对搭载电子元器件也有小型低功耗的要求。

为了应对这些需求，我公司开发了带天线，主体尺寸和功耗均实现行业界最小级别的Bluetooth® SMART 通信模块带天线型"UGMZ2AA"，并已投入批量生产。

本产品采用将天线堆叠在通信模块部顶面的结构。运用仿真技术对天线部的特性进行了优化，同时运用高频电路设计技术和高密度贴装技术，做到了4.7mm?4.7mm?2.0 ㎜小型化。与传统的天线外置型产品相比，有助于大幅度减少贴装面积。而且功耗只有5.1mA（休眠时0.6μA），主体尺寸和功耗均实现了行业界顶级水平。

此外，本产品已取得日本、美国和欧洲的电波法认证。为安装方节省了天线设计、评价和电波法认证等麻烦，有助于减少设备设计的工时。

本产品还搭载了我公司发售的IoT 开发组件"传感器网络模块"。
"传感器网络模块"是气压、温湿度、UV／照度的环境传感器与６轴传感器（加速度＋地磁気）的组合，采用纽扣电池驱动，可收集各种环境数据和动作数据。用这种硬币电池每分钟进行一次通信，可
驱动一年。

2016 年5 月根据本公司调查

【主要特点】
① 4.7mm?4.7mm?2.0 ㎜小型化
② 带天线型，有助于减少设备设计阶段的工时
③ 5.1mA（Sleep 時0.6μA）低功耗
④ 取得技术合格标志、FCC、CE

【主要用途】
? IoT 元器件、可穿戴设备、智能笔、保健设备、ｘEMS 设备等

【销售计划】
批量生产：2016 年3 月
样品价格：1000 日元（税別）
月产量 ：30 万个（2016 年6 月）
开发 ：技术本部 古川工厂(宫城县大崎市)
生产 ：生产本部 角田工厂（宫城县角田市）

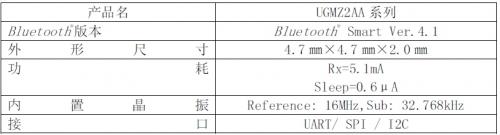

【主要规格】
