宽频设计不能满足？来看看这款4G小基站用LDMOS功放

随着人们对数据速率要求越来越高，直接导致无线 通信系统带宽的需求也在逐步增加，也同时推动了通信技术的进一步可持续性发展。2G、3G、4G技术的相继推出，使移动业务由单一形态逐渐过渡到可同时支 持语音、数据和视频等多种业务并举的盛况。目前，随着4G市场的蓬勃发展，中国移动、电信、联通都已经获得了4G的牌照，获得的频段如下表：


表1：各运营商4G牌照频段分布


从上表可以看出，4G的频率范围大约覆盖了从1700～2700MHz的频率，约1GHz的频率跨度。这对采用传统方案的宏基站/小基站生产厂商，特别是研 发人员，提出了严峻的挑战，主要是在研发的难度、周期、器件的可移植性，产品的尺寸、可维修性，材料备货、库存等等各方面。

针对这类问题，国际著名半导体厂商Infineon科技重磅推出新一代LDMOS功率放大器产品：PTFC270101。其具有的宽频特性，可覆盖 900-2700MHz的频率范围，以及良好的电特性，可以很好的解决此问题，是宏基站功放模块的第一级放大器以及小基站功放模块的末级放大器的不二选 择，特别是具有三载波要求的小基站产品。目前世强已经代理了该款产品。

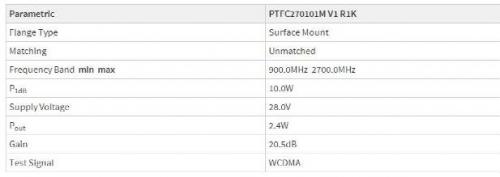

LDMOS功率放大器PTFC270101的基本特性如下：

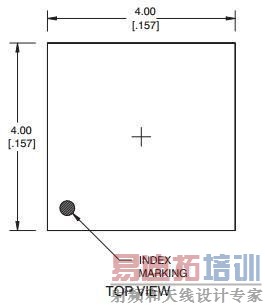

其采用塑封封装，封装代码为PG-SON-10，封装形式及尺寸如下：

图1：PTFC270101封装形式及尺寸图

在 测试环境为VDD = 28 V, IDQ = 120 mA, POUT = 1.3 W（平均功率）, ƒ1 = 2650 MHz, ƒ2 = 2690 MHz，测试信号为3GPP WCDMA signal, 双载波，信道带宽为3.84 MHz，8 dB PAR @ 0.01% CCDF的情况下：

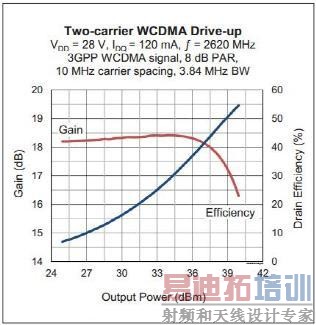

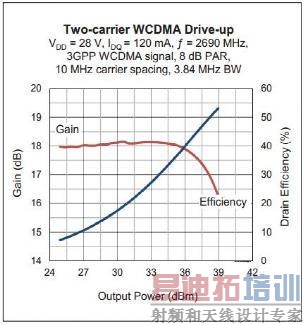

其增益和效率特性如下：

图2：PTFC270101增益和效率特性

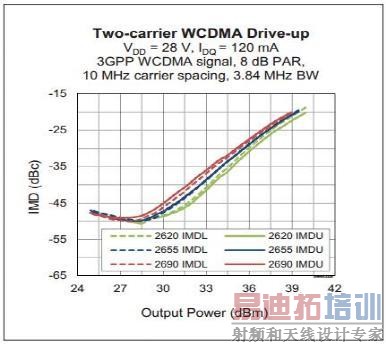

其线性特性如下：

图3：PTFC270101线性特性

如上所述，世强提供该方案的参考设计以及DEMO板，获取更多方案及产品信息可联系世强。
