改善物联网Wi-Fi功耗/覆盖率,802.11ah单枪匹马就够了
Wi-Fi可延伸应用于家庭、校园、运动馆、购物商城及其他地方。相较于在2.4GHz与5GHz频率上运作的旧式WLAN技术,802.11ah AP提供更宽广的频率覆盖范围,可进一步涵盖车库、后院及地下室。
举例来说,校园WLAN解决方案采用三频段AP(2.4GHz/5GHz/ 900MHz),因此校园各处都支援无线存取。办公室及教室都在802.11ac的覆盖范围,而户外区域则由11ah AP提供无线存取,可延伸到大楼、停车场及运动场间的活动空间,如此有助于减轻蜂巢式网路的负荷。802.11ah AP支援更广的覆盖区域及更多的学生。

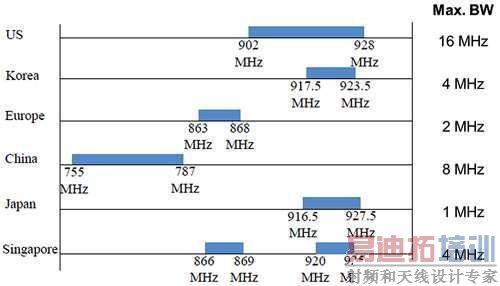

图3显示802.11ah的全球通道分配状况。可看到许多国家都已分配802.11ah频谱,同时也指定所支援的最大频宽。由于各国法规不同,藉由绑定通道所获的最大通道频宽各不相同。
图3 802.11ah全球通道分配状况
美国分配到902M∼928MHz的频率范围,最大频宽是16MHz;中国配置的总频宽是32MHz,频率范围为755M∼787MHz,最大频宽是8MHz;韩国针对802.11ah通道配置917.5M∼923.5MHz的频率范围,最大频宽是4MHz;日本有十一个1MHz通道,频率范围为916.5M∼927.5MHz;新加坡频率范围分成两段,分别是866M∼869MHz及920M∼925MHz,总共是8MHz,最大频宽是4MHz。
802.11ah以802.11ac实体层十倍降频时脉为基础
IEEE 802.11ah主要是以IEEE 802.11ac实体层的十倍降频时脉为基础,所定义的频宽有2MHz、4MHz、8MHz及16MHz,另有1MHz通道是为进一步延伸覆盖范围而定义。1MHz及2MHz属于强制性支援。
实体层可分成两大类,一类是频宽大于或等于2MHz的传输模式;另一类是1MHz的传输。第一类可视为802.11ac的十倍降频时脉。由于傅立叶转换(FFT)的大小与802.11ac一样,因此子载波间隔为31.25kHz,只有802.11ac子载波间隔312.25kHz的十分之一。
802.11ah正交分频多工(OFDM)符元区间是802.11ac的十倍,而保护间隔也是802.11ac的十倍,可以是4μs、8μs或16μs,因此802.11ah可符合高达一公里覆盖范围的目标。1MHz传输模式使用与31.25kHz一样的子载波间隔,因此FFT大小是三十二。
1MHz通道的目标是进一步延伸传输范围。远距传输另增新的MCS10。此MCS与使用二分之一码率的MCS0相同,但会重复两次,因而扩大传输范围。802.11ac已定固定导频码型,但802.11ah另外新增移动导频(Travelling Pilot)的新导频码型。移动导频可更有效降低都卜勒效应,可更全面地支援行动接收。 在传输模式方面,802.11ah的短讯框模式或长讯框模式支援正常的S1G,以及可重复的S1G_DUP_1MHz模式与S1G_DUP_2MHz模式。
