PA数据链路解密之PCI-E总线

摘要：作为新一代的通用总线接口标准，PCI-Express（PCI-E）高带宽、低延迟、可扩展、支持热插拔等优点，使其全面取代了PCI、AGP等早期总线。ZLG致远电子功率分析仪的内部多个高速数据总线中，也包含了PCI-E。下面我们来一起认识这一接口。

1.1 架构

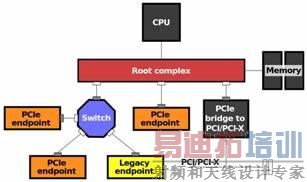

图 1 框架图

1、 Root Complex（RC）
PCI-E根控制器，集成在主处理器系统中，管理处理器与PCIE设备的连接。

2、  Switch
PCI-E交换设备，用于PCI-E总线的扩展。

3、 Bridge
PCI-E桥设备，用于PCI-E与其它总线的桥接。例如：PCIE to PCI桥。

4、 Endpoint（EP）
PCI-E终端设备，例如网卡等通讯板卡或其它数据采集板卡。

实际应用中，我们关注较多的则是此类设备。

1.2 通讯
1、  地址映射
EP设备可通过配置自身PCI-E控制器，将设备内部一段内存地址映射到CPU保留地址空间。CPU通过访问该映射后的地址，便可透明地读写设备，而不必关心物理传输细节。

2、 直接内存访问
EP设备具有总线主控能力，即能够主动访问CPU地址空间。通过修改PCI-E控制器的地址映射，配合DMA控制器，可以实现无需CPU干预的数据传输。

3、 MSI（Message Signaled Interrupt）中断
EP设备可以将某个特定消息写到特定地址，触发一个CPU中断。

1.3 枚举
1、 配置空间

图 2 1  配置空间

如图2所示，配置空间是由EP设备定义，用于描述EP设备资源及特性的一组寄存器。在枚举过程中，RC会扫描PCI-E总线上的所有设备。通过访问该设备的配置空间，可以获得加载EP设备驱动所需的DeviceID、VendorID等信息。

2、 BAR（Base Address Registers）
EP设备可向RC请求将自身的1~6段设备地址映射到CPU的地址空间，这1~6个CPU地址由RC软件在枚举过程中分配并回写到配置空间中的BAR寄存器。

3、 枚举流程

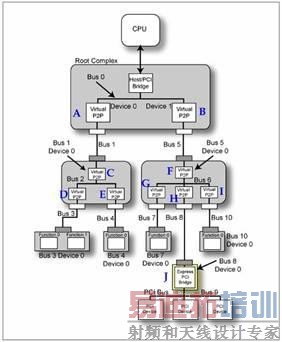

图 3 枚举流程

如图3所示，CPU以一定顺序扫描系统内的PCI-E总线，为发现的设备分配总线号、设备号，构建设备树，分配地址空间并回写BAR。操作系统启动后，将根据DeviceID、VendorID找到匹配的驱动程序并加载运行。
