“片上时钟树”应用于无线基站
Silicon Labs的新一代Si534x"片上时钟树"系列产品包括高性能时钟发生器和高集成度Multi-PLL抖动衰减器。
世强代理的SI534X是业界最高频率灵活性和领先抖动性能的时钟,专门针对高速网络、通信和数据中心等当今互联网基础设施应用,这些单芯片、超低抖动时钟芯片整合了时钟合成与抖动衰减功能,有效的减少了光传输网络、无线基础设施、宽带接入/汇聚、电信级以太网、测试和测量以及企业和数据中心设备(包括边缘路由器、交换机、存储和服务器)应用的成本和复杂程度。

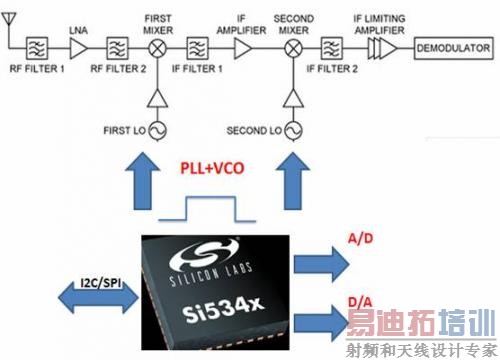

Si534X应用于无线基站的原理:
通过I2C/SPI配置相应的时钟输出,提供给对应目标应用。
在产品设计中,其具有以下特性:
任意频率生成-输出任意频率,100fs RMS低抖动性能,一颗时钟芯片可以搞定多个器件时钟需求; 集成度高:可减少外围器件,实现单芯片时钟树,减少BOM成本,设计简单; 软件专业易用:短时间内可生成需要的时钟频率,自动生成物料编码,交货周期可以到2周;
SI534X具有最低抖动,内置4个独立抖动衰减PLL和5个超低抖动multisynth 分数合成器,独立10通道输出,100-800MHz任意频率组合和各种用户可选的时钟信号输出格式(LVPECL、LVDS、CML、HCSL、LVCMOS)输出的宽带锁相环时钟发生器。同时具有先进的Clock Builder PRO软件,使高性能时钟配置更为简单便捷,从而节省软件开发成本,缩短产品上市时间,能够提供超过10G/40G/100G网络严格规定的抖动参数范围50%的抖动性能,高度集成和频率灵活性消除了传统所需的多个时钟IC,离散电平转换,环路滤波器组件,从而降低BOM成本和设计难度。其关键特点为:
从任意输入频率产生任意输出频率组合 超低抖动:100 fs RMS I2C/SPI或引脚控制 可选环路带宽 (0.1 Hz - 8 kHz) 符合SyncE ITU-T G.8262 快速锁定PLL <100ms 同步、自由运行和保持模式 接受间隙时钟输入 自动/手动无中断切换 状态监控:LOL、LOS、OOF 可重复编程以实现任意频率, 无需变更BOM 通过SPI和I2C实现内部电路编程下图为SI534X的内部框图:
基于以上特性,世强代理的SI534X系列时钟树还可应用与于以下市场:
光传输网络; 无线基础设施; 宽带接入/汇聚; 数据中心设备(边缘路由器,交换机,存储和服务器)等对于抖动性能要求苛刻的通讯应用。
现SI534X系列时钟树已可通过世强订购,欢迎拨打世强服务热线电话 40088-73266 获得专业快捷的服务!
