凌力尔特推出极其坚固的高压容限CAN(控制器局域网)收发器LTC2875

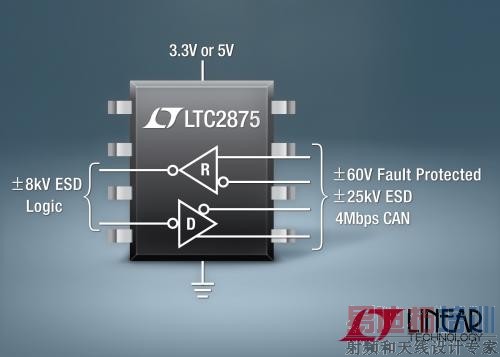

凌力尔特公司(Linear Technology Corporation)推出极其坚固的高压容限CAN(控制器局域网)收发器LTC2875，该器件无需昂贵的外部保护设备，极大地减少了现场故障。在实际的CAN系统中，安装跨接线故障、接地电压故障或闪电导致的浪涌电压可能引起超过典型收发器绝对最大额定值的过压情况。LTC2875对数据传输线提供了 ±60V过压故障保护和±25kV HBM ESD保护，在工作和停机时保护总线引脚安全。无论电路正在发送、接收或已断电，LTC2875都能够承受±60V内的任何电压而不会损坏，从而提高了典型CAN网络的可靠性。

CAN总线系统在工业控制、仪表网络和汽车电子产品中正在变得越来越受欢迎。CAN总线具备良好定义的协议栈，支持独立控制器、FPGA和ASIC，从而比其他接口(例如RS485)更易于部署。LTC2875可灵活地由3.3V或5V电压轨供电，这对于可能没有5V电压轨的工业应用是非常有用。除了很强的故障保护和ESD保护，该器件还具有低电磁辐射(EME)驱动器和一个发送数据(TXD)主导的定时器，以防止发生故障的控制器箝位总线；该器件同时提供一个高抗电磁干扰(EMI)的接收器和一个扩展的±36V共模范围，以能够在电气噪声的环境和存在接地环路时工作。LTC2875提供4Mbps的高速数据速率和一个可调摆率以实现低至1kbps的数据速率。停机模式时，LTC2875 的所有输出均为高阻抗状态，并且功耗降至1µA。

LTC2875提供商用、工业、汽车和军用(–55°C至125°C) 温度级版本，采用3mmx3mm DFN-8和SO-8封装，具工业标准引出脚配置。千片批购价为每片1.75美元。

性能概要：LTC2875

提供了至±60V的过压线路故障保护
3.3V或5V电源电压
高达4Mbps高速工作
±25kV ESD接口引脚，所有其他引脚为±8kV
有源对称控制驱动器和可变摆率及SPLIT引脚用于实现低电磁辐射(EME)
扩展共模范围(±36V)
发送数据(TXD)主导的超时功能
微型功率停机模式
3mmx3mm DFN-8和SO-8封装
