周立功致远电子推出自动换向功能的RS485隔离收发器

摘要：

RS232转RS485学电子专业的小伙伴肯定对它不陌生，大家也知道这种电路在网上一搜一大把。但是有一种电路应用，你肯定搜索不到。这种应用电路可以快速实现输入、输出双隔离，也可以实现输入、输出及供电电源三隔离应用。

既然RS232转RS485是大家都熟知的应用，我们就从熟悉的部分说起。在网上随便一搜你会看到很多这种RS232转RS485转换模块，各种型号厂家都有。有学习用的普通转接模块，也有工业使用的工业级转换器。

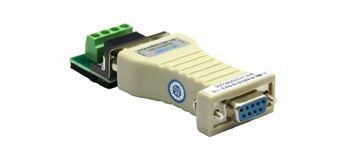

图1 普通转换模块

看到这种转换模块是不是有种亲切感呢？在曾几何时你是否亲自拆过此类模块呢？大部分人应该是肯定的回答，那下面就来看看其内部的大致原理图吧。

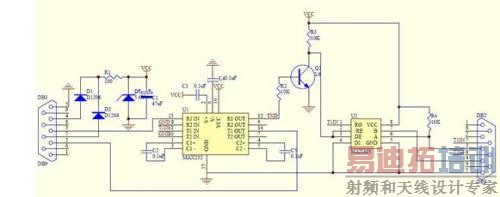

图2 传统的设计方式

上图电路一般只能用在一些简单的应用场合，而且此电路的RS485电路由于受到换向电路的影响，通讯波特率一般做不高，一般就能支持到9600bps左右。同时采用这种窃电方式，在供电方面也不是很稳定，容易出现通讯丢帧情况。

为了更好的解决换向导致的通讯速率限制问题，周立功致远电子推出了带自动换向功能的RS485隔离收发器，此收发器最高支持500K的通讯波特率。应用此模块就能很好的解决通讯速率限制问题，同时为了通讯的稳定性，需要对电路进行单独供电处理。

图3 双隔离设计电路

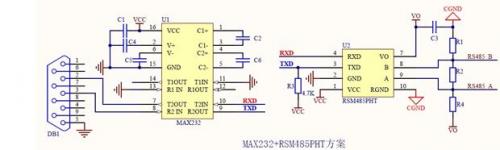

上图中的方案，是采用MAX232芯片加上周立功致远电子的RSM485PHT设计的隔离转换电路，此设计电源与RS232未隔离，RS232与RS485总线端是隔离开的，这样进行隔离设计可以有效的抑制RS485总线上的干扰传导到232端。

图4 三隔离设计电路

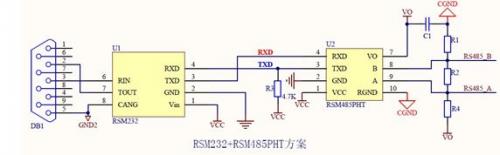

上图所示的设计原理图，可以做到RS232、RS485及供电电源三隔离，此设计均采用模块搭接，电路设计更简便，同时在供电源的选取上也更为方便。

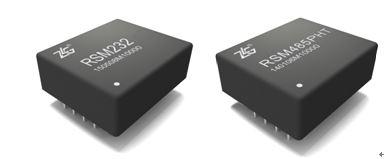

图5 模块实物图

周立功致远电子研发生产的模块类产品均通过严格的测试，应用此类隔离收发模块产品，除了可消除地环路的电势差影响、有效抵御共模干扰外，也能在强干扰环境中有效保护MCU端的电路，大大降低了系统被干扰和损坏的概率。
