如何实现动态域名与DTU连接?

录入:edatop.com     点击:

GPRS DTU产品被称为"工业手机",专用于实现物联网无线数据传输,而面对我们常用的网络环境,又该如何实现DTU与动态域名的连接呢?

我们日常上网方式主要分为静态IP与动态IP,在做服务器数据中心时工程师都喜欢使用静态IP建立,数据中心IP不会轻易改变,设置一次一劳永逸。

然而往往事与愿违,我们经常需要在动态IP的环境下建立数据中心,那么动态下如何实现DTU与数据中心动态域名绑定呢,今天就让小编手把手教你如何进行动态域名连接。

首先了解下我们测试的软硬件环境,我们办公室一般都是动态IP上网 ,今天我们就以办公室环境进行测试,办公室目前使用的无线路由器是华为的WS832型号。

硬件部分采用无线数传终端ZWG-20IE,这是一款基于GPRS 网络的无线数据传输终端设备,让您的设备轻松实现与 Internet 的无线连接。

图 1  ZWG-20IE实物图

1.测试连接

ZWG-20IE 提供全隔离的RS232、RS485、TTL 电平串口三种的接口。用户可根据实际情况选择合适的接口对设备进行配置,本次演示以RS-485接口进行调试与数据收发。

我们做动态域名解析时需要有个域名服务,目前有很多服务商提供这项服务,我们建议客户购买花生壳企业版域名服务,购买后便会分配一个域名账号。

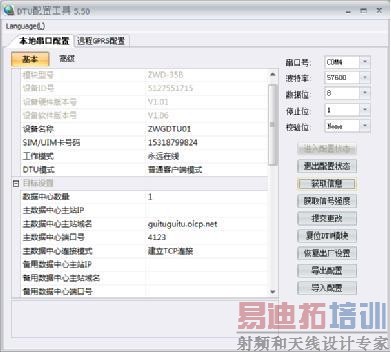

ZWG-20IE首先需要使用DTU配置工具(致远官网可直接下载)进行相应的参数配置,主要是SIM卡号码、工作方式、数据中心数量、主站域名以及端口号等,具体参数如下图2所示,域名使用之前购买的花生壳域名,端口号随机写为4123。

           图2  DTU配置参数

配置完成之后注意提交更改,并及时退出配置状态。
l域名解析设置

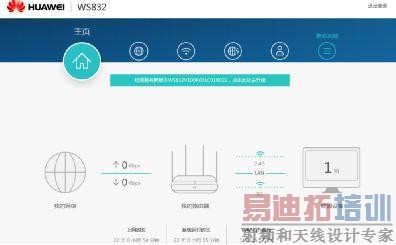

现在市面上的无线路由器都可以进行域名解析设置,此次测试以华为WS832为例调试。首先登上路由器设置网页,如下图3是主界面。



      图3  无线路由器设置网页

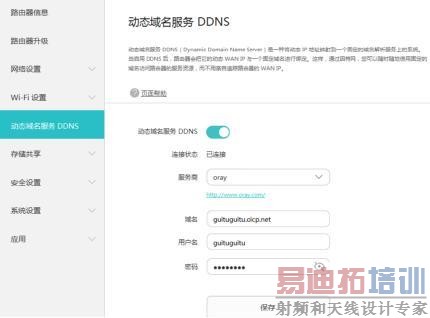

选择上方菜单最后一项"更多功能",选择动态域名服务DDNS开启,服务商选择oray(花生壳公司),并登上已经购买的域名和账号信息,如下图4所示。

         图4  动态域名服务DDNS

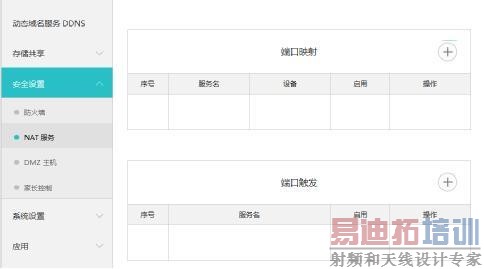

接着选择下面的安全设置,点击NAT服务进行端口映射设置,如下图5所示,进行端口映射添加。

         图5  添加端口映射

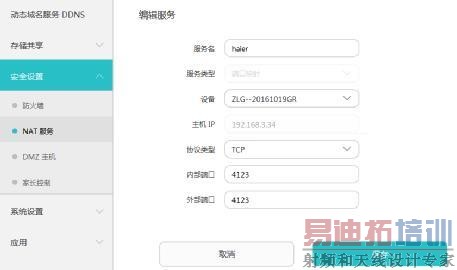

添加任意的信息服务名,设备选择作为服务器的主机名称,注意是已经成功加入这个无线路由器网络的设备。内部端口和外部端口都选择之前配置DTU时的端口号(4123),具体如下图6所示。



        图6  端口映射参数添加

保存退出。

服务器建立

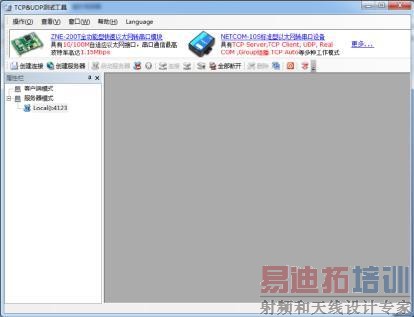

端口映射完成之后接着进行TCP服务器的建立,使用TCP&UDP测试工具(致远官网可直接下载),选择创建服务器,本机端口注意选择4123,确定,然后启动服务器,如下图7所示。

         图7  TCP服务器建立

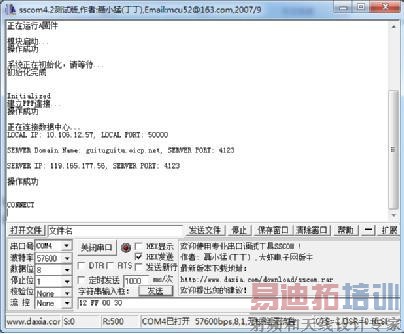

设备上电与配置过程中读取信息可以使用串口调试助手进行观察,打印信息基本如下图8所示。
在启动服务器后设备会自动连接数据中心,如下表示数据中心已经操作成功。



         图8  串口助手打印设备信息

数据中心连接成功后,TCP测试工具界面如下图9所示。

          图9  与服务器连接成功

2.数据传输

设备连接成功之后就可以进行数据传输,打开sscom串口调试工具,串口号选择RS-485转为USB对应的端口号,波特率保持一致,选择HEX显示和发送。
TCP/UDP配置也选择十六进制显示和发送,我们首先测试RS-485发送数据,GPRS传入服务器。如下图10所示是测试图。

         图10  数据发送试验

当然ZWG-20IE同样支持数据回传,使用服务器通过GPRS信号发送至ZWD-35B模块,模块再通过串口发送到电脑端。
目前ZWG-20IE广泛应用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业,凭借高速的数据传输能力,稳定的产品性能,可谓是"工业手机中的高端机"。
