智能变电站为什么选用IEC61850协议?

录入:edatop.com     点击:

变电站智能化已经成为不可逆的趋势,国家电网公司已经完成了多个变电站的智能化改造,并计划在"十二五"期间新建约5100座智能变电站,对约1000座变电站进行智能化改造。但智能变电站又是如何进行智能控制的呢?

在变电站自动化系统中,设备与设备之间要进行数据交换,但往往由于不同生产厂商(供应商)的装置所支持的通信规约不统一,使得不同厂家的设备不能直接通信,需要进行规约转换,导致设备件配合困难。为了解决这些问题,IEC制订了关于变电站自动化系统的通信网络和系统的国际标准----IEC61850。这项标准采用面对对象的思想对变电站系统进行建模,实现了不同厂商设备间的互操作以及变电站自动化系统无缝集成,奠定了今后电力系统无缝通信体系的基础。

变电站配置语言SCL

变电站配置语言SCL是IEC61850采用的变电站专用描述语言,基于XML(可扩展标记语言)。它采用可扩展的标记语言清楚地描述变电站IED设备、变电站系统和变电站网络通信拓扑结构的配置。使用SCL能够方便地收集不同厂家设备的配置信息并对设备进行配置,使系统维护升级、智能电子器件控制变得更为简单易行。使用SCL形成标准的IED数据传输文件,可以避免协议转换的开销,同时大大减少数据集成和维护的成本。

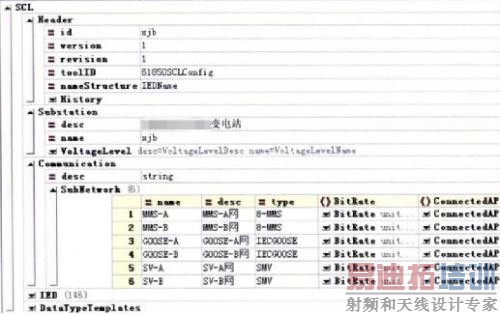

图 1 某变电站SCD配置结构图



SCL所包含元素

SCL文件包含5个元素,分别是Header(信息头)、Substation(变电站描述)、IED(智能电子设备)、Communication(通信系统)和DataTypeTemplates(数据类型模版)。

Header元素包含了SCL配置文件的版本号、名称等信息;

Substation元素描述变电站的功能结构,主元件及电气连接;

IED元素描述所有IED的信息,如接入点(AccessPoint)、逻辑设备、逻辑节点、数据对象与具备的通信服务功能;

Communication元素定义逻辑节点之间通过逻辑总线和IED接入点之间的联系方式;

DataTypeTemplates元素详细定义了在文件中出现的逻辑节点类型模版以及逻辑节点所包含的数据对象、属性等模版

到目前为止,SCL配置文件主要分为六类,分别为ICD、CID、SSD、SCD、IID、SID。

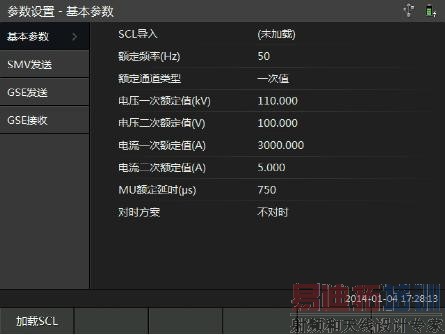

图 2 DT6000 SCL导入界面



ZLG致远电子DT6000系列智能光数字测试仪在对智能变电站进行测试之前都要载入SCL文件,同时兼容各种类型SCD文件,DT6000系列产品广泛适用于110kV及以上电压等级智能变电站的手持式测试仪器,可用于保护测控装置、智能终端、合并单元、互感器等设备的快捷测试。
