蓝牙技术+手机APP=无线抄表创新远程 网模式

由于蓝牙传输的距离有限，穿越障碍物的能力有限，所以通常蓝牙抄表适合近距离的读取表具。但若是与手机APP连接到一起即可实现新一轮的远程组网抄表模式。

通信技术日新月异的今天，蓝牙无线抄表是无线通信技术在表计领域的一项扩展应用。蓝牙技术的典型应用之一是以无线链路替代传统串行电缆，可以提供透明数据传输。蓝牙组网抄表技术可代替现在的短距无线抄表，实现表计与手机连接。

由于蓝牙传输的距离有限，穿越障碍物的能力有限，所以通常蓝牙抄表适合近距离的读取表具。但若是与手机APP连接到一起即可实现新一轮的远程组网抄表模式。这种通过手机和蓝牙模块的配合的组网优势是可以将传统设备的UI设计简化，直接通过设计APP进行开发，节约成本。

世强代理的Silicon Labs品牌的蓝牙模块BGM111完全可以应用在表计中，本文所阐述的内容是基于BGM111模块而测试出来的，也可在世强元件电商APP了解更多相关新技术新方案。

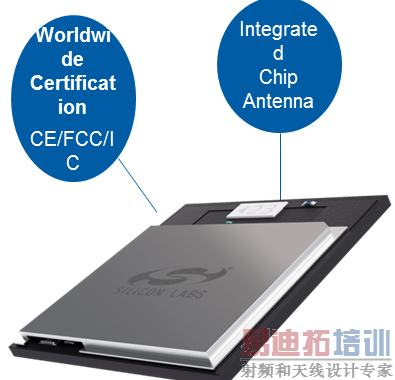

图1 世强代理的Silicon Labs BGM111蓝牙模块

世强代理的Silicon Labs蓝牙模块BGM111的发射功率高达+8dBm，内部集成天线，接收电流7.5 mA，在0dBM时候发射电流只有8.2ma，内部集成主频为40 MHz的 Cortex M4的MCU。

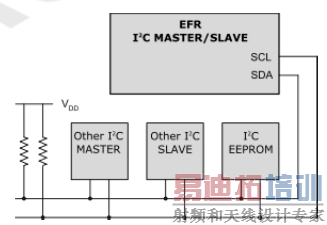

图2 BGM111的I2C电路

世强BGM111模块具有以下优点：
-集成的高性能天线和晶体

-优良的射频性能

高达200米的视线范围

-集成Bluetooth smart协议栈

经常更新并测试协议栈的兼容性

-全球蓝牙和射频的管理认证

预认证，预组装，预测试平台

更快的上市时间（3-6个月的开发）

最低终端产品认证成本

无需在制造过程中进行RF测试或调校

简化的采购，组装和物料清单

另外，BGM111模块集成的蓝牙®节能无线MCU

-256 kB 闪存/32 kB RAM memory

-Bluetooth 4.1且可升级至 4.2

-集成高效的芯片天线

BGM111模块关键指标---无线电性能

-传输功率: +8 dBm

-接收器灵敏度：-93 dBm

-连结预算：101 dB

-范围可达200米

集成的蓝牙®智能软件
-中央和外设模式

-最多8个同时连结

-L2CAP, ATT, GAP, SM and GATT

-任何基于GATT蓝牙smart profile

灵活的 外设接口
-UART, SPI and I2C serial interfaces

-PWM, GPIO with interrupts

-12-bit ADC and DAC

-硬件加密加速器

-32-bit RTCC

-监视定时器

BGM111模块尺寸仅是12.9 mm x 15.0 mm x 2.2 mm，让设计工程师更加灵活，方便，符合超声波表计的应用。更多详情也可在世强元件电商平台上了解。
