超声波测距系统如何设计?这几个电路 藏着秘诀

录入:edatop.com     点击:

声波是指振动频率高于20 kHz的机械振动,其指向性好,能量集中,穿透能力强,在传输过程中衰减较小等优点,同时具有光的反射、折射、聚焦等一系列特征。超声波检测具有速度快、成本低、精度高、可操作性强、工作稳定,适合短距离测量定位。因此其在生产,科研,生活等方面有着非常广泛的应用。超声波测距具有实时,不受环境干扰,非接触等一系列优点。在超声波测距系统中,系统采用频率为40 kHz的超声波信号,文中主要针对该频率的超声波信号接收电路进行设计。

1 超声波测距原理

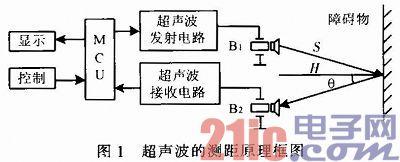

超声波的测距原理如图1所示,超声波发射器在MCU控制下由B1向某一方向发射超声波,在发射的同时开始计时,超声波在空气中传播,途中碰到障碍物立即返回来,测距系统在B2接收到反射波就立即停止计时。在标准情况下,超声波在空气中的传播速度为340 m/s,根据计时器记录的时间t,就可以计算出发射点距障碍物的距离S,即:S=340t/2,声速确定后,要测得超声波往返的时间,即可求得距离,这就是超声波测距的基本原理。在超声波测距系统中,通常发射与接收探头之间有一定距离,为了提高测量精度,需要考虑图l中指示夹角θ。

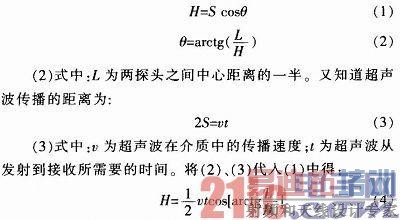

其中,超声波的传播速度v在一定的温度下是一个常数,当需要测量的距离H远远大于L时,则(4)变为:c.jpg。所以,只要需要测量出超声波传播的时间t,就可以得出测量的距离H。

2 超声波接收电路设计原则
在信号检测处理整个过程中,超声波探头接收的信号非常微弱,只有毫伏级,其不可避免地要受到各种干扰的影响,这必定给信号处理带来困难。为了确保检测信号的准确性,超声波接收电路的设计必须注意:1)接收电路必须是低噪声的放大器,因其身的就是一个噪声源,而前端输出的信号很小可能淹没在放大器的噪声中。2)连接接收电路与超声波接收探头时注意阻抗匹配。3)接收电路应具有足够的带宽和增益。

3 超声波接收电路
3.1 同相放大器

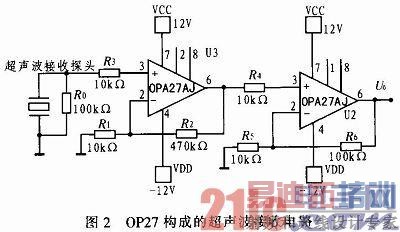

同相放大器构成的超声波接收电路如图2所示,在电路中,放大部分采用的是低噪声运放OP27由构成的同相放大器,由于接收到的信号幅度为毫伏级,所以需要将其放大500倍使得其接收到的信号不会被干扰信号给掩盖。在第一级的放大电路中,R2取值为470 kΩ,R1取值为10 kΩ;在第二级放大电路中,R6的取值为100 kΩ,R5的取值为10 kΩ;平衡电阻R3和R4为平衡电阻,取值均为10 kΩ。第一、二级放大增益:


由(5)、(6)式知超声波接收电路增益为:Af=Af1·Af2=528

电路特点:1)电路输入阻抗为达数十MΩ,输出阻抗只有数十Ω,其带负载能力较强。2)电路抑制干扰能力较差,温漂严重。3)电路采用低噪声运放OP27,在一定程度上降低了放大器自身噪声,但同时也限制电路的带宽,在电路增益为500时,带宽为60 kHz。
