RF电路寄生信号太烦人，想要降低有八大绝招

RF电路布局要想降低寄生信号，需要RF工程师发挥创造性。记住以下这八条规则，不但有助于加速产品上市进程，而且还可提高工作日程的可预见性。

规则1：接地通孔应位于接地参考层开关处

流经所布线路的所有电流都有相等的回流。耦合策略固然很多，不过回流通常流经相邻的接地层或与信号线路并行布置的接地。在参考层继续时，所有耦合都仅限于传输线路，一切都非常正常。不过，如果信号线路从顶层切换至内部或底层时，回流也必须获得路径。

图1就是一个实例。顶层信号线路电流下面紧挨着就是回流。当它转移到底层时，回流就通过附近的通孔。不过，如果附近没有用于回流的通孔时，回流就要通过最近可用的接地通孔。更远的距离会产生电流环路，形成电感器。如果这种不必要的电流路径偏移，碰巧又同另一条线路交叉，那么干扰就会更严重。这种电流环路其实相当于形成了一个天线！

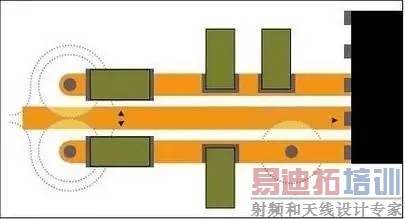

图1：信号电流从器件引脚经过通孔流到较低层。

回流在被迫流向最近通孔改变至不同参考层之前位于信号之下。

接地参考是最佳策略，但高速线路有时候可布置在内部层上。接地参考层上下都放置非常困难，半导体厂商可能会受到引脚限制，把电源线安放在高速线路旁边。参考电流要是需要在非DC耦合的各层或各网之间切换，应紧挨着开关点安放去耦电容。

规则2：将器件焊盘与顶层接地连接起来

许多器件在器件封装底部都采用散热接地焊盘。在RF器件上，这些通常都是电气接地，而相邻焊盘点有接地通孔阵列。可将器件焊盘直接连接至接地引脚，并通过顶层接地连接至任何灌铜。如有多个路径，回流会按路径阻抗比例拆分。通过焊盘进行接地连接相对于引脚接地而言，路径更短、阻抗更低。

电路板与器件焊盘之间良好的电气连接至关重要。装配时，电路板通孔阵列中的未填充通孔也可能会抽走器件的焊膏，留下空隙。填满通孔是保证焊接到位的好办法。在评测中，还要打开焊接掩模层确认没有焊接掩模在器件下方的电路板接地上，因为焊接掩模可能会抬高器件或使其摇摆。

规则3：无参考层间隙

器件周边到处都是通孔。电源网分解成本地去耦，然后降至电源层，通常提供多个通孔以最大限度减少电感，提高载流容量，同时控制总线可降至内层。所有这些分解最终都会在器件附近完全被钳住。

每个这些通孔都会在内接地层上产生大于通孔直径自身的禁入区，提供制造空隙。这些禁入区很容易在回流路径上造成中断。一些通孔彼此靠近则会形成接地层沟，顶层CAD视图看不见，这将导致情况进一步复杂化。图2两个电源层通孔的接地层空隙可产生重叠的禁入区，并在返回路径上造成中断。回流只能转道绕过接地层禁入区，形成现在常见的发射感应路径问题。

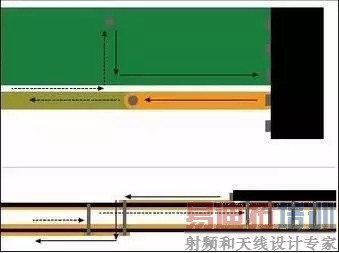

图2：通孔周围接地层的禁入区可能重叠，迫使回流远离信号路径。

即便没有重叠，禁入区也会在接地层形成鼠咬阻抗中断。
