无线抄表终端电路设计,Zigbee是背后的高招

录入:edatop.com     点击:

本文介绍了一种以MSP430F149单片机为核心的,基于Zigbee网络的无线抄表终端。具体阐述了该终端的主要特点、硬件电路设计和软件设计。试验结果表明,该设计具有运行稳定,可靠性高的特点,可广泛应用于各类水、电、气表终端无线集中抄表中,具有良好的应用前景。

电路原理:核心处理器采用TI公司的MSP430F149单片机。为实现低功耗的要求,电路中采用高速和低速两个晶振,由高速晶振产生频率较高的MCL-K,以满足 CPU高速数据运算的要求,在不需要CPU工作时关闭高速晶振,由低速晶振产生频率较低的ACLK,运行实时时钟。日历时钟芯片采用PHILIPS公司的 PCF8563。此芯片支持IIC总线接口,采用低功耗CMOS技术,具有较宽的工作电压范围1.0V~5.5V,在3.0V供电条件下,工作电流和休眠电流的典型值都为0.25μA,能记录世纪、年、月、日、周、时、分、秒,具有定时、报警和频率输出功能。存储器采用复旦微电子的FM24C04。此芯片是两线制串行EEPROM,兼容IIC总线接口,采用低功耗CMOS技术,具有较宽的工作电压范围2.2V~5.SV,在3.0V供电条件下,额定电流为 1mA,休眠电流典型值为5 μA,在掉电情况下,存储器中的数据能保存100年。

MSP430F149在硬件上具有2路TTL电平的串行接口,一路经SP3485芯片转换成RS485串行接口后与连接在其底层的数字电能表通信,另一路直接与CC2430进行通信。RS485总线被目前的绝大多数数字电能表所支持,其采用平衡发送和差分接收方式实现通信,具有极强的抗共模干扰能力,信号可传输上千米,并且支持多点数据通信。而符合Zigbee协议的CC2430芯片支持TTL电平的串行接口,所以无须进行接口转换,就可以与核心处理器进行通信。

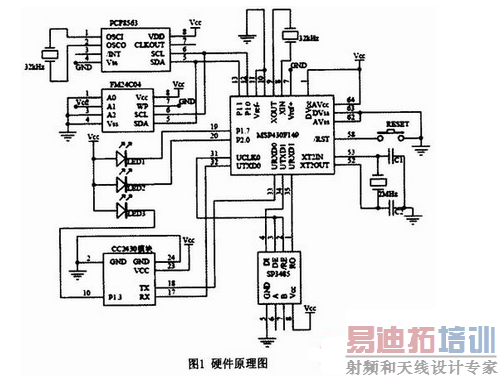

本终端在设计的过程中所有器件的选型都考虑了低功耗要求,即使使用电池供电,每次更换电池也至少可以使用两年。并且选用的元器件都支持3.3V电压,全部电路只需要单一电源就可以稳定运行。 图1是本终端的硬件原理图,省略掉了电源稳压电路、滤波电路和一些外围元件。图中的LED1、LED2、LED3分别用于指示接收数据、发送数据和无线网络状态。
