保障通信正常，RS-485上下拉电阻要如何选择？

当增加终端电阻后，可以发现485总线的共模负载没有发生变化，但差模负载急剧减小，差模负载为

因此当485总线的节点数达到最多以及增加终端电阻后，485总线的差模负载仍大于54Ω，根据RS-485的标准，差分输出电压最小为1.5V。

图 6 RSM485PCHT 64个节点等效示意图

以RSM485PCHT为例说明增加上下拉电阻的情况，如图 6所示，总线A或B的共模负载为：

实际测试上述情况，驱动输出的最小差分电压3.02V，这个电压远大于RS-485标准规定的最小差分输出电压1.5V。

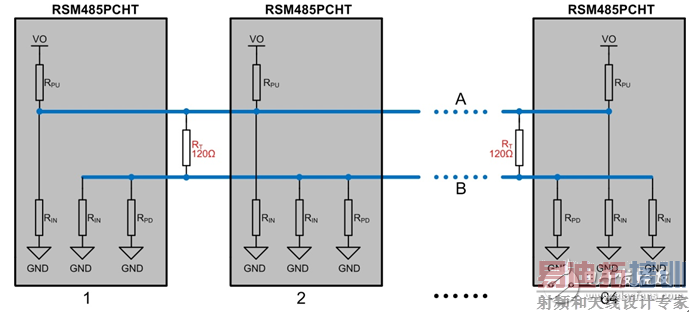

图 7 RSM485PCHT 64个节点增加终端电阻示意图

当在485总线上增加终端电阻时，可以看出总线A或B的共模负载并没有发生变化，而差分阻抗有了较大的变化，此时差模负载为：

计算出的差模负载要略大于RS-485标准规定的最大负载为54Ω，我们对RSM485PCHT进行实际测试，其输出差分电压1.58V，略大于标准规定的最小电压。

当差模负载为54Ω（485总线接两个120Ω终端电阻并且上拉电阻（下拉电阻）与收发器内阻的并联值为270Ω）时，RSM485PCHT的差分输出电压为1.52V（实测值），基本和RS-485标准相同。当差模负载为41.54Ω（485总线接两个120Ω终端电阻并且上拉电阻（下拉电阻）与收发器内阻的并联值为135Ω）时，RSM485PCHT的差分输出电压在1.17V左右（实测值），在这种情况下可以通信。但485收发芯片手册中规定的最大差模负载通常为54Ω，即在485总线上增加两个120Ω后，上拉电阻（下拉电阻）与收发器输入阻抗的并联值应大于270Ω。同时为了保证稳定可靠通信，一般485总线的上拉电阻（下拉电阻）与收发器输入阻抗的并联值应大于375Ω。

4、 总结

1） 通信线应选用屏蔽双绞线，屏蔽层应单点接大地；

2） 当我们没有遇到信号反射问题时，尽量不要使用终端电阻；

3） 如果使用终端电阻，我们可以通过上下拉电阻调节485总线在空闲状态的电压值，保证不处于门限电平（-200mV～+200mV或-200mV～-40mV）范围内；

4）当我们增加上下拉电阻时，上拉电阻（下拉电阻）与收发器输入阻抗的并联值应大于375Ω。
