保障通信正常，RS-485上下拉电阻要如何选择？

根据RSM485PCHT的具体参数（如表 1）可以得到如图 2所示等效电路，其中RPU、RPD为模块内部在485总线上加的上下拉电阻，RIN为模块的输入阻抗。

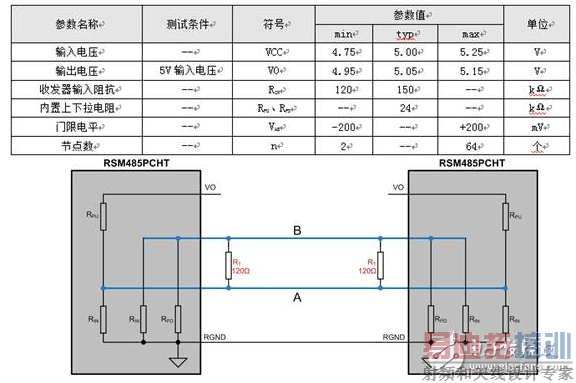

表 1 RSM485PCHT参数

图 2 RSM485PCHT通信等效示意图

当两个模块都处于接收状态时，可以根据基尔霍夫电流定律对节点A和节点B列出下列公式

根据上述公式可以计算AB之间的差分电压为

此时模块已处于不确定状态，模块接收器可能输出为高电平，也可能输出为低电平，这时就需要在模块外部增加上下拉电阻保证模块在空闲时不处于不确定状态。

2、 上下拉电阻如何取？

假设模块的输出电源电压V­O相同，由于RGND接在一起，因此可以认为模块内部的上拉电阻是并联在一起的，为了方便解释，对图 2的电路进行整理，如图 3所示，在模块外部增加上下拉电阻可以选择只增加一组，也可以选择在每个模块都增加上下拉电阻，为了解释方便，我们在485总线上增加一组上下拉电阻。

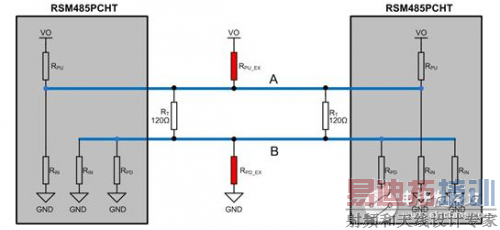

图 3 RSM485PCHT通信等效电路图
