保障通信正常，RS-485上下拉电阻要如何选择？

S-485总线广泛应用于通信、工业自动化等领域，在实际应中，通常会遇到是否需要加上下拉电阻以及加多大的电阻合适的问题，下面我们将对这些问题进行详细的分析。

为什么需要加上下拉电阻？

根据RS-485标准，当485总线差分电压大于+200mV时，485收发器输出高电平；当485总线差分电压小于-200mV时，485收发器输出低电平；当485总线上的电压在-200mV～+200mV时，485收发器可能输出高电平也可能输出低电平，但一般总处于一种电平状态，若485收发器的输出低电平，这对于UART通信来说是一个起始位，此时通信会不正常。

当485总线处于开路（485收发器与总线断开）或者空闲状态（485收发器全部处于接收状态，总线没有收发器进行驱动）时，485总线的差分电压基本为0，此时总线就处于一个不确定的状态。同时由于目前485芯片为了提高总线上的节点数，输入阻抗设计的比较高，例如输入阻抗为1/4单位阻抗或者1/8单位阻抗（单位阻抗为12kΩ，1/4单位阻抗为48kΩ），在管脚悬空时容易受到电磁干扰。

因此为了防止485总线出现上述情况，通常在485总线上增加上下拉电阻（通常A接上拉电阻，B总线下拉电阻）。若使用隔离RS-485收发模块（例如RSM485PCHT），由于模块内部具有上下拉电阻（对于RSM485PCHT，内部上下拉电阻为24kΩ），因此在模块外部一般不需要增加上下拉电阻。

1、 什么情况下需要加上下拉电阻？

当遇到信号反射问题时，通常会通过增加匹配电阻来避免信号反射，以1对1通信为例，如图 1所示。由于485总线通常使用特性阻抗为120Ω的双绞线，因此在485总线的首尾两端增加120Ω终端电阻来避免信号反射问题。

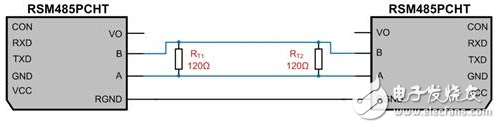

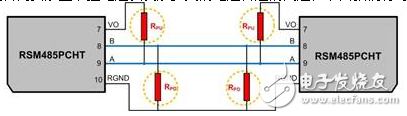

图 1 两个RSM485PCHT模块通信电路
