如何根据应用场合选择功率分析仪的通讯接口

在实际应用中，功率分析仪有时需要和外部管理软件进行通讯，远程设置测量参数、更改测量模式等。而在功率分析仪所提供的多个接口中，如何选择才能使我们的测量更为便捷呢？

在进入现场测量之前，我们先了解下市面上功率分析仪通常会提供的通讯接口：

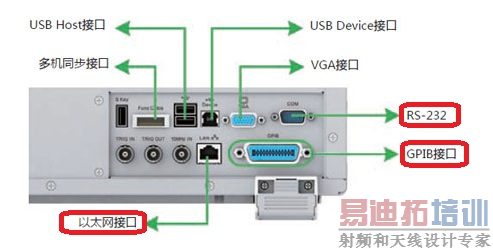

图1  通讯接口

1、标准串口（RS232）
通讯线路简单，只要一根交叉线即可与PC主机进行点对点双向通讯。线缆成本低，但传输速度慢、不适于长距离通讯。消费类PC机也逐渐取消了该接口，目前多存在于工控机及部分通信设备中。

工控机在安装完系统及必要的驱动后，其串口便可直接使用，网上也有许多流行的串口调试工具可用于测试仪器。用户二次开发通讯程序也相对简单。

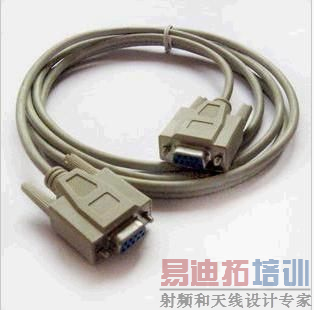

图2  串口连接线


2、GPIB
可用一条总线连接若干个仪器，组成一个自动测试系统。通讯速率较低，常用于发送控制类命令，适用于电气干扰轻微的实验室或生产现场。由于普通的PC机及工控机较少提供GPIB接口，所以需要购买专用的控制卡、安装驱动程序后才能与仪器通讯。

图3  GPIB控制卡

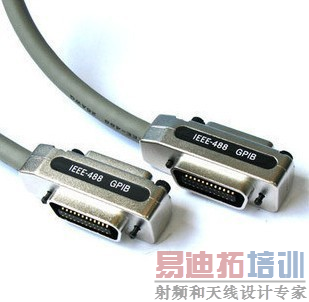

图4  GPIB支持串连的连接线


3、以太网
可灵活组网、多点通讯、传输距离不限、高速率等优点，使其成为目前主流的通讯方式，市面绝大多数仪器也会提供以太网接口。

4、无线
除了后面板可见的通讯接口，致远电子的PA2000mini/6000mini/PA5000/PA8000均已内置802.11无线接口。
可以将仪器与无线路由相连接，或连接到手机的WIFI热点。

结论：
1、在对通讯速率要求不高、不需要长距离通讯、只存在一台主机、一台仪器的场合下，使用串口可以更快的开始测量。
2、在需要与校准源、信号发生器等仪器同时连接，且它们均提供GPIB接口时，可以将功率分析仪的通讯方式改为GPIB。
3、以太网接口是我们所推荐的连接方式，短距离通讯时可以用一根双绞线直接与工控机、或笔记本电脑相连。远距离通讯时，还可以增加交换机，实现一台主机控制多个仪器。
4、在某些特殊场合下，不具备进行有线通讯的条件时，可以使用致远PA2000mini、PA8000系列功率分析仪所特有的无线通讯接口。例如，某同事与客户在动车牵引车内测量时，就是将功率分析仪、PC主机同时连接到手机WIFI热点上，然后在PC主机上远程无线操作仪器。
5、PA系列功率分析仪内置FTP服务器，在以太网或无线连接建立后，可以通过PC主机或手机的浏览器进行访问，将仪器内存储的测量数据直接下载到PC主机硬盘，或手机存储空间中。
