你真的了解WCDMA吗？看看本文你会发现自己错了

通讯协定层

在我们了解网路架构后，可能会开始好奇，网路端这么多元件，是如何与手机沟通完成包括註册、通话、上网…等各式任务。事实上，透过通讯协定层交换讯息，手机与网路端得以相互沟通；其中NAS(Non-Access Stratum)为手机与核心网路间的协定层，而AS(Access Stratum)，则是手机与存取网路间的协定层。

我们知道在核心网路可分为Circuit Switched Domain(MSC、GMSC)和Packet Switched Domain(SGSN、GGSN)，所以NAS可分CS Domain和PS Domain  2个部分；另一方面，存取网路并没有这样的分别，所以两者共用相同的AS。接下来我们将分别介绍CS Domain和PS Domain的协定层。

CS Domain

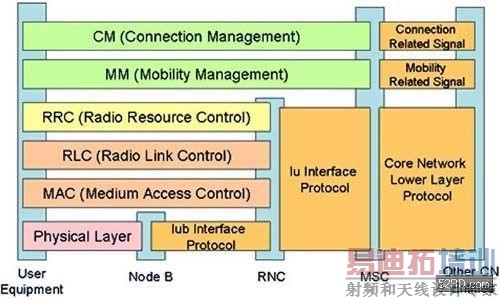

检视CS Domain协定层

首先，在共用的AS协定包括：
Physical Layer－为手机与Node B间的协定，利用前面介绍到CDMA鸡尾酒会概念，透过无线电频道传送与接收资料，同时也负责与基地台同步，调整传送与接收时间点。另外，它还要量测讯号强度。Physical Layer即一般所指的Layer 1。

MAC(Medium Access Control)－为手机与RNC间的协定，负责上层的Logical Channel、与下层的Transport Channel间的对应，可透过多工找到适当的频道，传送上层所要送出去的资料，并给予不同优先顺序。当使用共用频道时，MAC要能分辨在共用频道上的封包是送给自己或他人。此外，MAC也负责量测使用者资料(即非控制用讯号的传输)的流量。

RLC(Radio Link Control)－为手机与RNC间的协定，主要负责切割(segmentation)、重组(reassembly)、串接(concatenation)、错误侦测(error detection)、流量控制(flow control)，甚至于错误更正(error correction)…等一般传统Layer 2的功能。另外，RLC提供了3种资料传输模式：

Transparent Mode－RLC只负责将收到的资料送出，不加上任何标头档(header)并且只能支援固定大小的封包，因此无法做任何的侦测或控制。由于没有标头档，所以无法加上序号(sequence number)，因此如需加解密的话，将会由MAC加解密此模式下传送接收的封包。

Unacknowledged Mode－RLC会在分割后加上标头档，利用序号加密后送出。由于加上了序号，接收端在解密之后可重组并判断该封包是否在传送过程中发生任何错误。
