HDMI接口竟有这么多优点,我咋不知道?

录入:edatop.com     点击:

HDMI的接口类型

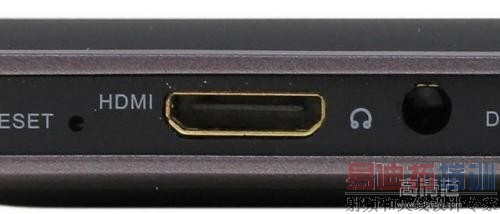

HDMI的接口分成A、B、C、D4种类型。其中A类(Type A)是最常见的,一般平板电视或视频设备,都提供了这种尺寸的接口,Type A有19针,宽度为13.9毫米、厚度为4.45毫米,现在能看到的设备99%都是这样尺寸的HDMI接口。

B类(Type B)非常罕见,有29针,宽度达到21毫米,传输带宽几乎比A类大了一倍,在家庭应用中完全是过于"强悍",现在只应用于一些专业场合。

C类(Type C)是为小型设备而生的,其尺寸为10.42×2.4毫米比Type A小了将近1/3,应用范围很小。

D类(Type D)是最新的接口类型,尺寸进一步减小,采用了双排针脚设计,尺寸近似于miniUSB接口,更适用于便携和车载设备。

HDMI的接口虽然不同,但功能都是一样的,通常质量合格的HDMI接口,插拔寿命不会少于5000次,每天插拔能用10年,应该说是很耐用的。 另外值得一提的是,HDMI可以向下兼容DVI接口,通过市售的HDMI-DVI转接头,可以连接一些较老的DVI设备,因为DVI同样采用了TMDS方式,设备连接后,会发现DVI设备没有CEC(consumer electronics control)功能,也不能接受音频信号,但基本不影响视频信号的传输(有可能需要进行灰度调整),所以一些只有DVI接口的显示器,也可以连接HDMI设备。

除了类型的不同,HDMI接口还对应着不同的功能。如下图所示:

第1个:HDCP 2.2,该技术可保护高价值的数字电影、电视节目和音频内容免遭非法窃取和复制。

第2个:HDMI-ARC(Audio Return Channel,声音回传)功能,用于电视数字音频的输出,可以连接同样支持ARC功能的功放,将电视的声音传到功放上。

第3个:bit指色深,一般笔记本屏幕是6bit,高端一些的8bit,特别专业的10bit,可以理解为2的10次方的色深,而10bit又特指一种视频编码技术,能够提供非常高的视频画质,能够在色彩的渐进和变化方面表现出非凡的细腻度,但是能播放10bit的配置要求还是非常高的。

第4个:MHL 技术仅使用五根线缆,即可传输带有八声道数字音频的 高达4K超高清未压缩视频,同时还能为移动设备充电。

HDMI的优点:

1、质量好: 数字接口没有模数转换的损失,能提供最佳视频质量。在高分辨率,如1080p甚至4K时特别明显。

2、易用:一根线集成视频信号和多声道音频信号, 比起过去要接多根线的情况实用了很多。

3、智能化:HDMI支持视频源和播放设备间双向通信,实现了新功能,例如自动配置和一键播放。通过使用HDMI,设备为连接的显示设备自动传输最高效的格式(例如电视最高支持4k30P,HDMI会把信息回传,盒子里就自动把分辨率设置成4k30P),使用者就不用自己去尝试设置分辨率了。
