解析通讯技术：3G、4G、5G 背后的科学意义（下）

在〈解析通讯技术（上）〉中，我们了解到无线通讯的频谱有限，分配非常严格，相同频宽的电磁波只能使用一次，例如2G 的GSM900 系统使用频率范围890~960MHz，则其他的无线通讯就不能再使用这个频率范围，否则会互相干扰。为了解决僧多粥少的难题，工程师研发出许多技术，来扩增频谱的使用率，例如TDMA、FDAM、CDMA、OFDM，而在这些复杂技术的背后，只要能掌握两个基本概念，就能了解整个通讯技术的发展关键。

这两个基本概念为"调变技术"（Modulation）与"多工技术"（Multiplex）。其中调变技术是将模拟电磁波调变成不同的波形，来代表0 与1 两种不同的数码信号，这样才能利用天线传送到很远的地方（这里只谈数码调变技术，不讨论早期的AM、FM 这种模拟调变技术）。多工技术则是将电磁波区分给不同的使用者使用，由于手机必须设计给所有的人使用，当每支手机都把电磁波丢到空中，该如何区分那个电磁波是谁的呢？

数码调变技术（Digital modulation）

现在的手机是属于"数码通讯"，也就是我们讲话的声音（连续的模拟信号），先由手机转换成不连续的0 与1 两种数码信号，再经由数码调变转换成电磁波（模拟信号载着数码信号），最后从天线传送出去，原理如图一所示。

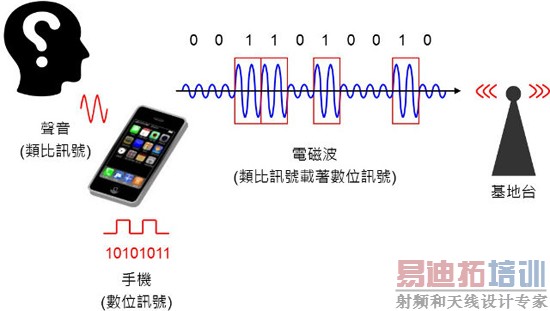

▲ 图一：数码通讯示意图。（Source：the noun project）

电磁波是连续的能量，如何利用电磁波替我们传送这些0与1的数码信号呢？因此科学家发明了下列4 种数码调变技术：

振幅位移键送（ASK）：利用电磁波的"振幅大小"载着数码信号（0 与1）传送出去，振幅小代表0，振幅大代表1，图二（a）所示。

频率位移键送（FSK）：利用电磁波的"频率高低"载着数码信号（0 与1）传送出去，频率低代表0，频率高代表1，图二（b）所示。

相位位移键送（PSK）：利用电磁波的"相位不同（波形不同）"载着数码信号（0 与1）传送出去，相位0° 代表0，相位180° 代表1，图二（c）所示。

正交振幅调变（QAM）：同时利用电磁波的"振幅大小"与"相位不同（波形不同）"载着数码信号（0 与1）传送出去，这个图形比较复杂有兴趣的人可以参考这里。

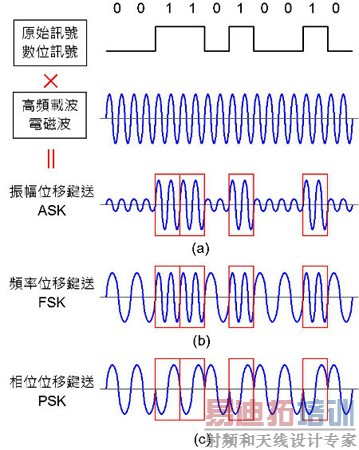

▲ 图二：数码信号调变技术。（a）ASK：振幅小代表0，振幅大代表1；（b）FSK：频率低代表0，频率高代表1；（c）PSK：相位0° 代表0，相位180° 代表1。

数码调变技术的优点包括可以侦错与除错、可以压缩与解压缩、可以加密与解密、更好的抗杂讯能力等，我们所使用手机2G 的GSM / GPRS、3G 的UMTS、4G 的LTE / LTE-A、无线区域网络（Wi-Fi）、蓝牙（Bluetooth）等都是使用数码调变，显然数码通讯是发展的趋势。

传送端将数码信号（0 与1）转变成不同的电磁波波形称为"调变（Modulation）"；同理，接收端将不同的电磁波波形还原成数码信号（0 与1）称为"解调（Demodulation）"，所有的通讯设备一般都必须同时支持传送（调变）与接收（解调），因此科学家把负责调变与解调的元件称为"调变解调器"，英文就把"Modulation"与"Demodulation"的字头组合成一个新单字"Modem"，下回只要听到Modem 就知道它是在做通讯用的元件啰！

多工技术（Multiplex）

多人共同使用一条资讯通道的方法称为"多工技术"（Multiplex），简单的说，天空只有一个，你的手机要丢电磁波出去，我的手机也要丢电磁波出去，两种电磁波在天空中混在一起，接收端该如何区分那些是你的（和你通话的），那些是我的（和我通话的）呢？

多工技术的目的就是让所有人使用，而且彼此不能互相干扰，为了增加资料传输率，可能必须同时使用两种以上的多工技术，才能满足每个人都要使用的需求。无线通讯常见的多工技术包括下列4 种：

分时多工接取（TDMA）：使用者依照"时间先后"轮流使用一条资讯通道，如图三（a）所示，目前2G 的GSM / GPRS 系统有使用TDMA。

分频多工接取（FDMA）：使用者依照"频率不同"同时使用一条资讯通道，如图三（b）所示，前面介绍每一对使用者必须使用"不同的频率范围"来通话，其实就是FDMA，目前2G 的GSM / GPRS、3G 的UMTS 有使用FDMA。

分码多工接取（CDMA）：将不同使用者的资料分别与特定的"密码（Code）"运算以后，再传送到资料通道，接收端以不同的密码来分辨要接收的信号，如图三（c）所示。目前3G 的UMTS 有使用CDMA。

正交分频多工（OFDM）：前面介绍过分频多工（FDMA）是使用者依照"频率不同"同时传送资料，而OFDM 原理类似，唯一不同的是必须使用彼此"正交"的频率，这个原理比较复杂有兴趣的人可以参考这里，目前4G 的LTE / LTE-A、无线区域网络（IEEE802.11a/g/n）、数码电视（DTV）、数码音讯广播（DAB）有使用OFDM。

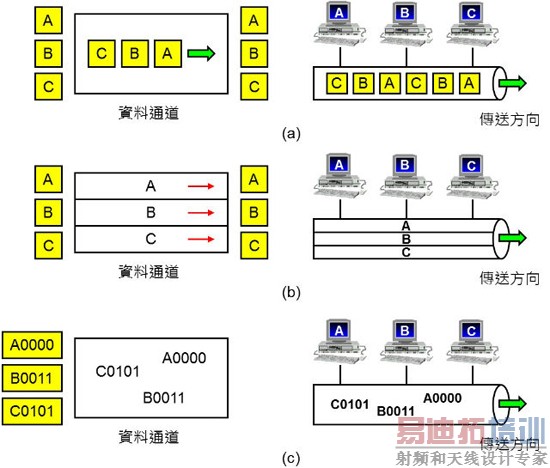

▲ 图三：多工技术（Multiplex）。（a）TDMA：依照时间先后轮流使用；（b）FDMA：依照频率不同同时使用；（c）CDMA：将不同使用者的资料分别与特定的密码运算。

多工技术的比喻

多工技术比较复杂，我们可以想像在房子里，甲与乙要讲话，丙与丁要讲话，戊与己要讲话：

分时多工接取（TDMA）：甲与乙先讲一句，再换丙与丁讲一句，再换戊与己讲一句，依此类推，大家轮流（分时）讲话彼此就不会互相干扰。

分频多工接取（FDMA）：甲与乙在客厅讲话，丙与丁在书房讲话，戊与己在卧室讲话，大家在不同的房间（分频）讲话彼此就不会互相干扰。

分码多工接取（CDMA）：甲与乙用中文讲话，丙与丁用英文讲话，戊与己用日文讲话，这样虽然大家在同一个房子里讲话，各自仍然可以分辨出各自不同的语言，当甲与乙用中文讲话时，丙与丁的英文以及戊与己的日文只是声音干扰而己，不会造成甲与乙解读中文的困扰；同理，当丙与丁用英文讲话时，甲与乙的中文以及戊与己的日文只是声音干扰而己，不会造成丙与丁解读英文的困扰，在这个例子里"用不同的语言讲话"就好像"用不同的密码加密"一样。

4G 与5G 的技术发展目的：增加频谱效率与频宽

"频谱效率"（Spectrum efficiency）是单位频宽（Hz）具有多少资料传输率（bps），可参考表1 的说明，当单位频宽的资料传输率高，代表频谱效率高，例如：LTE 可以提供上传2.5bps/Hz，下载5bps/Hz；LTE-A 可以提供上传5bps/Hz，下载10bps/Hz，显然LTE-A 的频谱效率比LTE 高。因此4G 与5G 技术的发展只为了两个目的：

增加频谱效率

由于相同的频率只能使用一次，因此必须利用更新的调变与多工技术来增加频谱效率，让相同频宽的电磁波具有更高的资料传输率，也就是把更多的0 和1 塞进相同频宽的电磁波里来传送。

增加频宽

由于目前的电磁波频谱里10GHz 以下的电磁波大部分都已经被用掉了，频谱效率再怎么提高总有技术上的极限，因此科学家只能去挖更高频还没有被使用的电磁波来给5G 手机用，大家现在明白为什么Samsung 的5G 技术会想要使用频率30GHz（相当于波长10 毫米）的"毫米波（Millimeter Wave）"了吧！相关的新闻请参考这里。

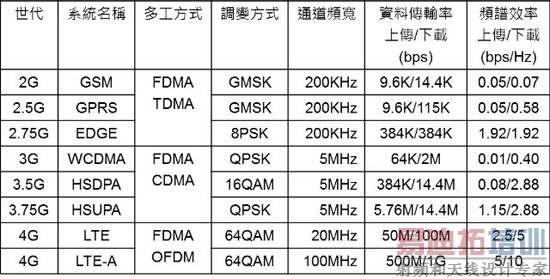

表1：数码通讯系统的频谱效率比较表

注：表1 中的频谱效率是直接以资料传输率除以通道频宽，但是不同世代的通讯系统使用不同的技术，这个并没有考虑进去，因此表中不同世代应该分开来比较才有意义。

僧多粥少，无线通讯的使用执照与频谱分配

经由前面的介绍可以发现，无线通讯的频谱非常珍贵，僧多粥少，因此使用执照费也比较高。那么是由谁来决定那一种系统使用那一个频率范围才不会重覆呢？国内的无线通讯频谱目前是由国家通讯传播委员会（NCC）管理，每一家系统业者（例如：中华电信、台湾大哥大、远传电信等）都必须先向NCC 取得使用执照才能经营无线通讯业务，由于无线通讯的频谱非常珍贵，可以使用的频率范围有限，所以使用执照有限，通常会以公开招标的方式让出价最高的电信业者取得使用执照，这就是去年的"第四代（4G）移动宽频业务释照"。

不只如此，由于我们大家是共用同一个空间，如果无线通讯设备任意发出频率不正确的信号会干扰到其他通讯设备，因此所有的无线通讯设备，包括我们使用的手机与无线区域网络（Wi-Fi）、蓝牙（Bluetooth）等产品都必须先进行测试合格才可以上市销售。
