展频技术完美解决GPS搜星灵敏度难题
录入：edatop.com 点击：

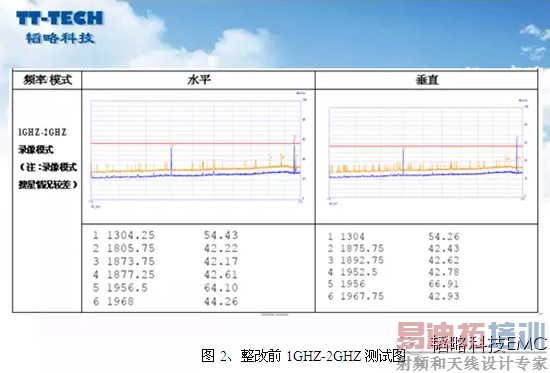

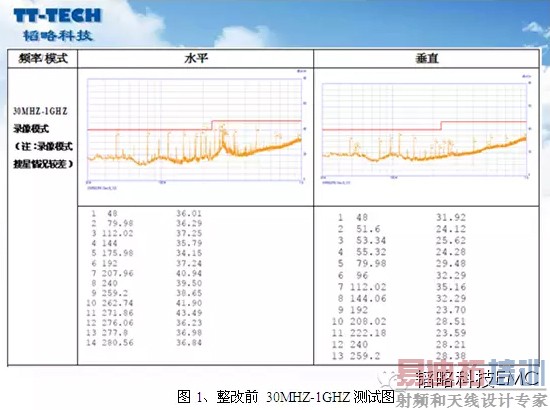

某带GPS功能行车记录仪做功能测试时发现，在天线调整至最佳状态的情况下搜星强度仍然不足，且在靠近时会影响其它机器搜星强度。初步怀疑样机自身电磁环境影响GPS天线的灵敏度。于是我们对该机器进行辐射测试，下图为测试数据情况。
从上面测试数据看出，辐射噪声多为16MHZ时钟倍频（屏时钟为16M），高频部分有两处较高单支噪声。

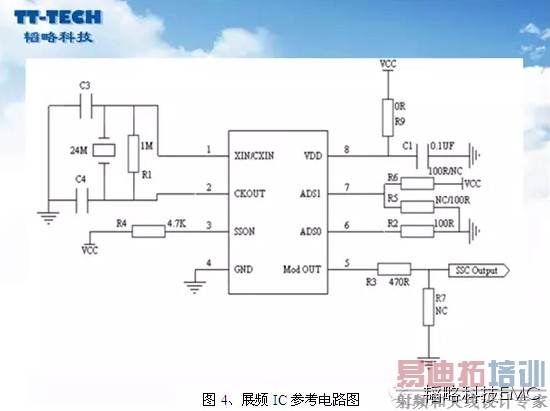

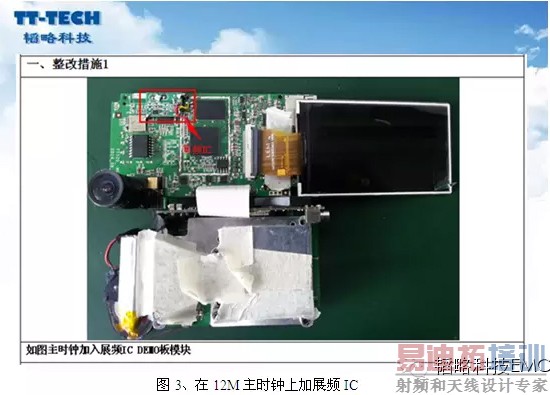

下面是对该款样机的整改对策：

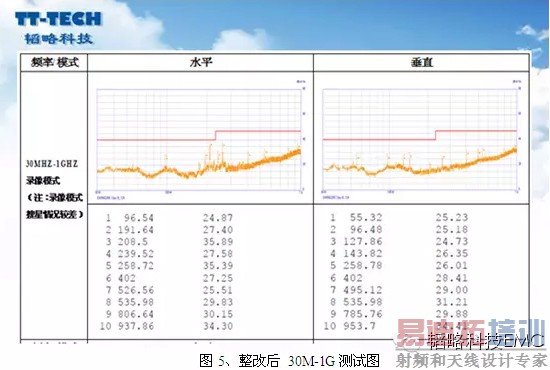

整改后测试图如下：
整改后数据较整改前，30MHZ-1GHZ频段单支时钟噪声均有所下降，降幅达到5-10db。高频段1.3GHZ和1.9GHZ两单支噪声也有大幅降低。

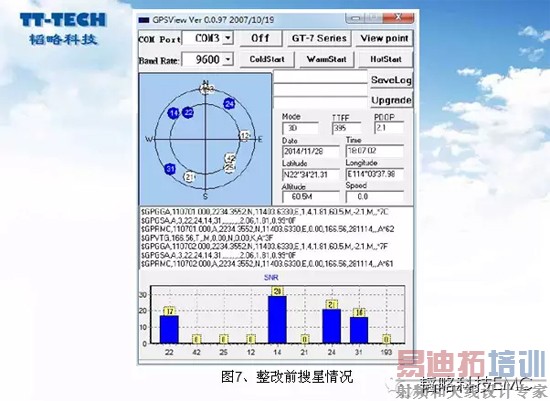

整改前后搜星图：
在辐射测试有明显改善的同时，样机的搜星强度也有明显的增强。由于GPS天线较为敏感，当其处于复杂和糟糕的电磁环境下时将有可能影响到天线的搜星灵敏度,控制好电磁环境是提高GPS搜星强度的一个有效手段。
