TI GC6016配置与应用分析

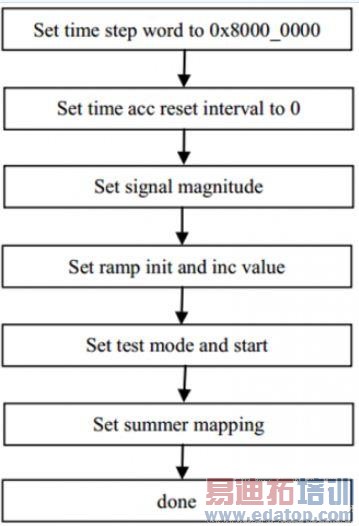

DDUC side发射测试信号的流程如下图所示。该testgen的位置在每个DDUC的Farrow处。需要说明的是，该配置会导致GC配置被修改，因此需要在disable testgen之前将对应寄存器修改回原值。对于多载波系统，建议在summer mapping环节关掉多余载波，只保留单载波用于测试。

图11. FRW testgen 启动流程图

需要说明的是，如果通过BB或者DDUC发送单音，则需要考虑各级滤波器的影响。

GC也支持从BUC发送test pattern测试和DAC的接口。也支 BUC发送常数，然后调整 buc nco的模式发单音测试DAC。

8、GC6016频点配置流程

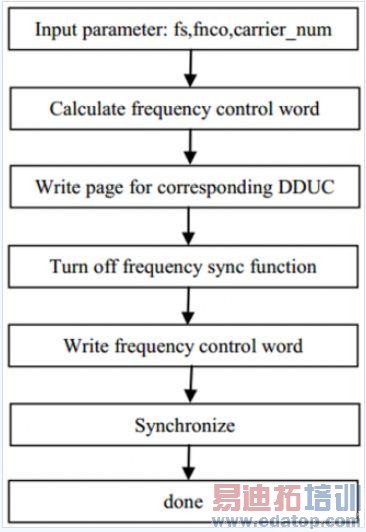

用户可能会修改载波频点。该功能可通过如下流程实现。注意频率控制字为48bit。

图12. GC6016频点配置流程图

用户也可能会修改nco的相位。相位的计算公式如下：phase(度)=360*value/65535. 每一个载波有对应的相位寄存器，写入需要的相位值之后，再用对应的同步是能寄存器同步一下即可。

9、总结

本文详细说明了GC6016中用户常用功能的配置流程。本文的一些内容对于GC5330的调试和定位也有所助益。
