无线物联网中CoAP协议的研究与实现

2.3 CoAP的交互模型CoAP使用类似于HTTP的请求/响应模型：CoAP终端节点作为客户端向服务器发送一个或多个请求，服务器端回复客户端的CoAP请求。不同于HTTP，CoAP的请求和响应在发送之前不需要事先建立连接，而是通过CoAP信息来进行异步信息交换。CoAP协议使用UDP进行传输。这是通过信息层选项的可靠性来实现的。CoAP定义了四种类型的信息：可证实的CON（Confirmable）信息，不可证实的NON（Non-Confirmable）信息，可确认的ACK（Acknowledgement）信息和重置信息RST（Reset）。方法代码和响应代码包含在这些信息中，实现请求和响应功能。这四种类型信息对于请求/响应的交互来说是透明的。

CoAP的请求/响应语义包含在CoAP信息中，其中分别包含方法代码和响应代码。CoAP选项中包含可选的（或默认的）请求和响应信息，例如URI和负载内容类型。令牌选项用于独立匹配底层的请求到响应信息。

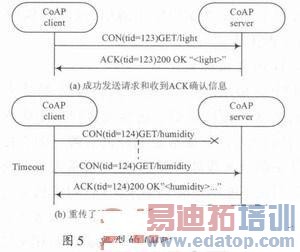

请求/响应模型：请求包含在可证实的或不可证实的信息中，如果服务器端是立即可用的，它对请求的应答包含在可证实的确认信息中来进行应答。图5是基本的GET请求和响应模式，其中图5（a）表示成功发送请求和收到ACK确认信息，图5（b）表示重传了请求信息，然后才收到ACK确认信息。

虽然CoAP协议目前还在制定当中，但Contiki和TinyOS嵌入式操作系统已经支持CoAP协议。Contiki是一个多任务操作系统，并带有uIPv6协议栈，适用于嵌入式系统和无线传感器网络，它占用系统资源小，适用于资源受限的网络和设备。目前，火狐浏览器已经集成了Copper插件，从而实现了CoAP协议。但是这种方式只能读取传感器节点上的实时数据，而不能查看各种历史数据。为此，在Contiki系统的基础上，基于uIPv6START KIT无线网络开发套件，用自己编写的客户端程序实现了和数据库的交互，把历史数据存入数据库中，从而在Web浏览器端不仅可以访问传感器节点上的实时数据，还能查看历史数据，以便于分析问题。

3实验平台及CoAP协议的实现

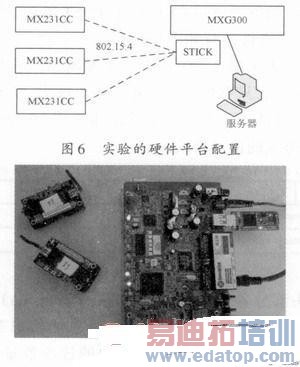

3.1实验平台硬件平台式是美信凌科公司的IPv6智能网关（MXG300）、MX231CC节点、USB无线网卡（STICK）和JTAG下载器。实验的硬件平台配置和硬件平台如图6，图7所示。软件平台是WinAVR和AVR studio，用于向节点和USB网卡中下载程序。

其中IPv6智能网关上的主要芯片有：BCM 6358UKFBG支持多用户以太网功能，具有高度优化的32 MIPS CPU和标准的EJTAG调试器；BCM53 25EKQMG集成了5个收发器，具有128 KB的数据包缓冲区，最多可以支持2K的MAC地址，支持地址自动学习，提供真正的即插即用连接，而且是低功耗的；SIGe2521A60提供2.4～2.5 GHz的无线工作频段范围，应用于ISM 2.4.GHz的无线解决方案。

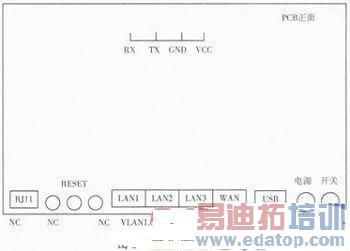

图8是IPv6智能无线网关的接口布局，它是基于OPENWRT系统定制完成的。具备3个局域网口，1个广域网口，1个802.11a/b/g WiFi无线网络接口，1个标准USB口和1个可选的串口调试口。该智能无线网关除具备通用无线路由器的功能以外，还可以实现基于Contiki操作系统的USB UIP网络和普通IP网络之间的IPv6互连，同时还支持有能力的系统在OPENWRT的基础上开发自己的应用软件包，实现更复杂的应用。

OPENWRT是一个开源的Linux版本。主要应用于嵌入式系统。网关和节点上同时装有Contiki系统，它提供宏定义和RESTful网络服务实例。

MX231CC节点上的主要芯片是ATmega1284P，它具有128 KB的可编程闪存，4 KB的E2PROM，16 KB的片内SRAM，JTAG接口，优化的功耗和处理速度。节点上运行Contiki系统。节点上还有光敏传感器、室内温度传感器、三色LED指示灯等。

3.2 CoAP协议的火狐浏览器实现（B/S架构）

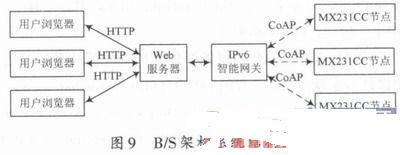

B/S架构的系统结构如图9所示。
