双模协同优化 加速TD-LTE建网进程

2013年中国移动将在100个城市建设TD-LTE网络，基站建设规模达20万个。如何能够在这么短的时间内完成如此大规模的基站建设并做好网络优化，提供一个优质的TD-LTE网络是一项非常艰巨的任务。

大唐移动现网TD-S设备可平滑演进升级至TD-LTE，支持TD-LTE快速建网需求，该项目已在宁波试验网中进行了充分的测试验证。在建网之后，如何能够快速完成网络优化，提供一个优质质量的网络又成为一个急待解决的问题。针对此问题，大唐移动在宁波试验网进行了进一步专项测试研究，对TD-L和TD-S是否可双模协同优化进行研究，验证了TD-L可与TD-S协同优化，可从TD-S现网优化出发，在保证现网质量获得提升的基础上提升TD-L的网络性能，为后续TD-L快速优化建设奠定了基础。

1.TD-L和TD-S网络覆盖一致性测试研究

1.1研究思路

在宁波江东区进行测试验证，试验网TD-L网络基于TD-S网络平滑演进升级，TD-L F频段和TD-S A频段共用天线。在功率、邻区以及部分切换参数继承的基础上，研究F频段TD-L和A频段TD-S的覆盖相似性。

功率继承：采用TD-L的CRS功率统一从TD-S共站小区的PCCPCH 2码道功率减固定值delta以体现覆盖范围关系的一致性。

邻区继承：研究TD-L的邻区从TD-S继承得到的可行性。

切换参数继承：TD-L的切换参数继承TD-S的迟滞值和偏移值，但使用较TD-S更短的迟滞时间。

1.2研究结果

对TD-L和TD-S覆盖场强和切换链分别进行测试验证，结果如下。

（1）覆盖场强测试

■单小区定点覆盖测试

TD-S的PCCPCH发射功率设置为33dBm，TD-L的CRS发送功率设置为15dBm.根据定点测试结果，TD-S的接收RSCP相比TD-L的接收RSRP功率高15db~20dB，平均高17.6dB，符合理论预期。

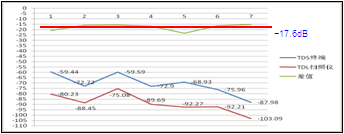

图1单小区定点场强测试对比结果

■全网路测单小区覆盖情况

从全网路测数据中提取每个小区的覆盖范围图，如下示例小区所示，各小区TD-L的RSRP和TD-S的RSCP覆盖均有强相似性。

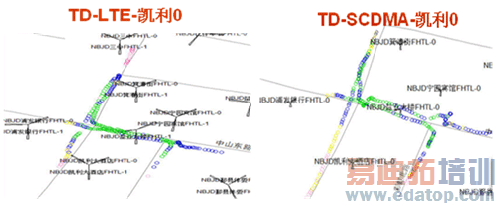

图2凯利基站0扇区覆盖范围

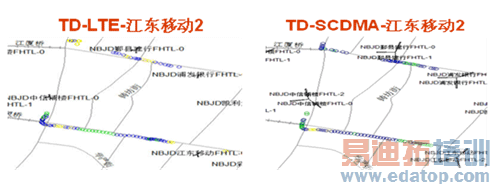

图3江东移动基站2扇区覆盖范围

（2）切换链测试

进行路段测试，验证TD-L和TD-S的切换链的相似性。根据测试结果，TD-L和TD-S的主覆盖小区一致，切换链一致。

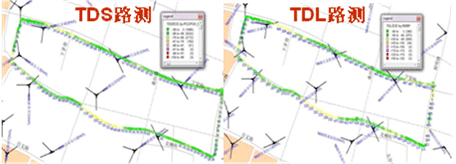

图4切换链测试结果

（3）测试研究小结

根据以上覆盖测试及切换链测试结果可知，TD-L和TD-S网络覆盖有强相似性，主覆盖小区一致，切换链一致。TD-L网络建设可继承TD-S功率、邻区以及部分切换参数设置。

根据目前研究结果，参数设置建议如下：

■功率参数

TD-L可以继承TD-S功率设置，具体两网发射功率的差值需要根据目前各城市的情况做适当微调。功率继承的原则是要保证TD-L小区之间发射功率的相对关系要继承TD-S的优化成果。

对于TD-S PCCPCH发射功率基本都不超过33dBm的情况下，建议CRS发射功率= PCCPCH发射功率-18dB；对于目前有些城市PCCPCH的功率做了提升的，如果TD-S的最大发射高功率已经提升到36dB，则需要把差值提升到21dB，以维持两系统的相对关系。■邻区参数

TD-L和TD-S共站共天线情况下，功率继承保证了各小区与邻区的覆盖范围关系一致，从而TD-L的邻区可从TD-S继承得到，在网络深入优化过程中可在继承的基础上进一步优化。

■切换参数

根据研究，切换参数可部分继承，切换门限和迟滞时间不能简单拷贝，需要根据LTE的系统特点做一定调整，调整的倾向可以参考TD-S网络设置。

具体不同场景参数优化设置还将在现网进行进一步深入研究。
