基于红外光通信电路的设计方案

录入:edatop.com     点击:

0引言

20世纪90年代以来,光通信因其频带宽、容量大、抗干扰性强、保密性强等特点得到飞速发展,无论在国防领域还是日常通信中作用越来越大;而红外光属于不可光见范围内,具有抗干扰能力强,不易被捕捉,所以红外光通信具有较高的研究价值。

本装置系统设计采用红外对管作为收发器件,用TDA2822M集成运放及外围元件构成发射电路和接收电路并进行调制、解调、功率放大。整个系统稳定可靠,随着传输距离的改变,其信号强弱的变化可实时监测。

1.基本原理及设计方案

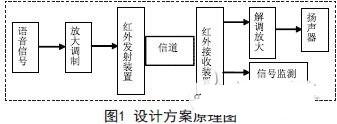

利用950nm近红外波段的红外线作为传递信息的媒体,通过自然空间作为通信信道,发射系统采用电信号转换放大、调制,驱动红外发射管以红外光为载体发出光信号。红外光信号经过空间无线传输到达接收端。接收端将接收到的红外光信号后进行解调、放大、滤波、等处理后送给输出端,从而实现通信过程。监测电路用于对信号进行监测。其设计方案原理见图1。

2.电路设计

2.1发射端电路

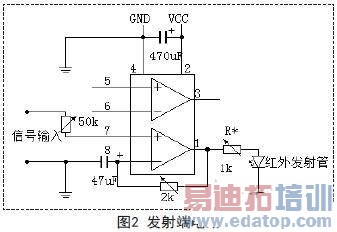

采用一块双通道集成运放TDA2822M和外围元件红外发光管、电容、固定电阻、精密可调电阻及6V直流电源组成一个调制发射电路见图2所示。

2.2接收端电路

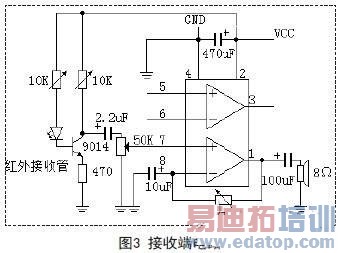

同样采用TDA2822M集成运放,外围元件9014三极管、固定电阻、精密可调电阻、电容、红外接收管、扬声器及6V直流电源组成一个解调接收电路。当调制光入射到红外接收管上时,输入光信号,经过解调放大后输出,在扬声器中输出音频信号;发射端与接收端独立用一个6V直流电源,可排除对电路系统的干扰。见图3所示。

2.3信号监测电路

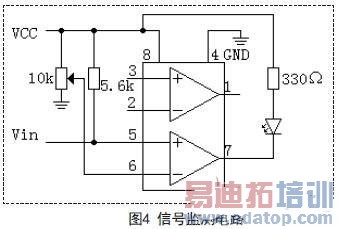

利用一电压比较器LM393把接收端把信号取出来送入比较电路中,与6脚处所设置的基准电压相比较,利用比较后的输出电压驱动LED.当接收不到信发光二极管亮;反之,接收端接收到信号时,LED不亮;从而实现监测电路。见图4所示。
