大联大世平集团联合多家IDH推出广义 安全监控整合方案
录入：edatop.com 点击：
2013年11月07日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下世平集团联合多家IDH，推出广义安全监控整合方案，具体包含TI AM335X 中控显示人机交互平台、Spreadtrum GPRS + GPS 位置监控与无线数据传输平台、NXP DALI 新一代 LED 照明中控平台以及TI BLE 无线传感网络低功耗蓝牙传输平台。
TI AM335X 中控显示人机交互平台
安全监控系统中，中控显示人机交互是最重要的部分，大联大世平集团代理的 TI Sitara Cortex-A8 MPU AM335X 支持 Linux、Android、WinCE，以及第三方 RTOS，包含 SGX530 3D 图形加速器，集成型 24 位 LCD 控制器和触摸屏控制器，使产品能够支持丰富的 3D 互动触摸图形用户界面，并集成 USB OTG/千兆以太网 MAC/UART/CAN 等高灵活关键外设，方便与其他系统集成进行功能扩展。

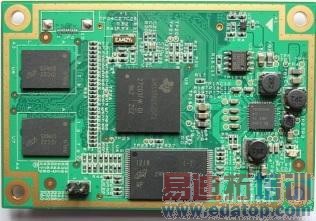

图1 AM335X 核心板

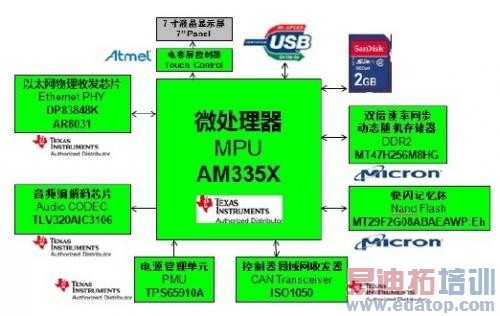

图2 AM335X EVM框图
Spreadtrum GPRS + GPS位置监控及无线数据传输平台
GPS 安全监控在物流管理，车辆运营管理，校车安全方面日渐成为硬性指标，GPS + GPRS 可实现远程实时定位、监控、调度管理等，可直接拨打电话，上网，发短信，或接收监控中心发来的短信，并可帮客户定制特殊服务功能。
大联大世平集团推出的该方案基于展讯平台进行开发，通过GPRS网络进行数据传输。有效把数据通过GPRS网络快速传输，减少了布线成本以及布线的工程量。为客户提供更优质的数据传输优化方案。

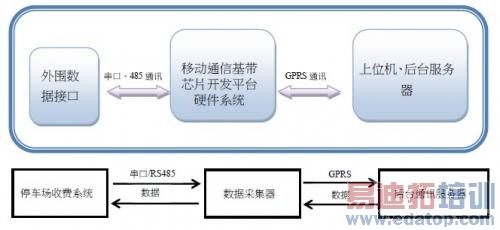

图3产品应用框图：采传设备设计框图

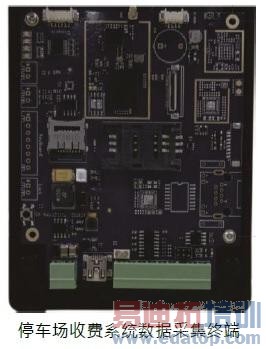

图4 实例应用
NXP DALI 新一代 LED 照明中控平台
DALI(Digital Addressable Lighting Interface)即数字可寻址照明接口技术。是一个数据传输协议，它定义了照明电器与系统设备控制器（如感应器、网关等）之间的数字通信方式。DALI 为照明能耗监控系统，可对单灯或任意的灯组进行精确的调光及开关控制，同时获取照明能耗数据，是一个智能型的灯光控制系统。DALI 做为一个照明控制子系统，通过网关（gateway）接口集成于大楼管理系统（BMS），接受 BMS 的控制命令，并反馈子系统的运行状态参数。

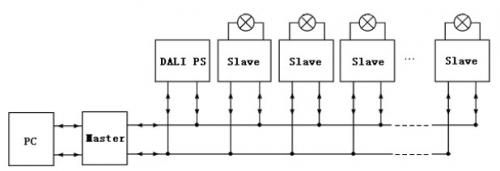

图5
NXP DALI LED 照明中控平台具体特征：
1. 作为 IEC 60929 标准的一部分，为照明设备提供通信规则
2. 1 个主机（Master） 控制 ≤ 64 个从机 （Slave）（独立地址）
3. 最多16个照明分组（灯组地址）
4. 最多16个场照明场景（场景预设）
5. 双线差分驱动方式，总线长度 < 300 米，不分极性
6. 信号电流 < 250 mA，电压约 16 V
7. 波特率 1200 bps，采用曼切斯特编码方式收发数据

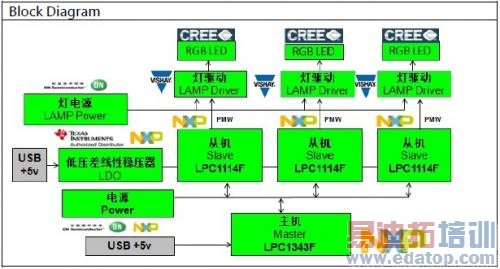

图6 DALI EVM框图
TI BLE 无线传感网络低功耗蓝牙传输平台
BLE（Bluetooth Low Energy）即蓝牙低功耗技术，是蓝牙 V4.0 技术的一部分，可实现超低功耗短距离无线连接，使用一颗纽扣电池可连续工作超过一年，有利于电池供电设备所需的低耗能需求。搭载蓝牙 V4.0 的智能手机，平板电脑，个人电脑已大量出现在市场上，趋向普及，并可望蔓延到便携医疗电子，白色家电，智能家居，自动控制，物联网，电力监控等。其中蓝牙低功耗技术对蓝牙市场出现如此变革的贡献最大，加剧了蓝牙技术在无线感应网络市场的渗透。
TI BLE CC2540/2541具体特性：
• One-chip integrated solution with controller
• 6mm × 6mm封装
• RF Transceiver + 8051 MCU
• 128/256 kB Flash
• 8 kB SRAM
• 数字外围设计
• 21 GPIOs
• 2 USART (UART or SPI)
• USB 2.0(CC2540) / I2C(CC2541)
• 2x 16 bit, 2x 8 bit timers
• Dedicated Link Layer timer for Bluetooth LE protocol timing
• AES-128 encryption/decryption in HW
• 先进的模拟外围设计
• 8-channel 8-12 bit delta-sigma ADC
• Ultra-low-power analog comparator
• 40-pin 6x6x0.85mm QFN package
• Pin 兼容

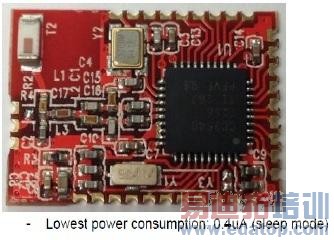

图7CC2540/2541模型
