TD-LTE发射机系统设计分析

2.4 Un-wanted emissions(杂散辐射要求)

Un-wanted emissions 包括带外辐射和杂散辐射两部分，带外辐射是是指发射机工作带宽的下限频点到10MHz 距离以内的范围内的辐射要求，以及上限频率以上 10MHz 以内范围的辐射要求，以 UMTS 为列，发射机工作带宽为 2110-2170MH 在，所以带外杂散就是指 2100-2110MHz 以及 2170-2180MHz 范围内的杂散要求；除去带外辐射要求的频率范围内的信号，其他区域的杂散都归于杂散辐射指标的要求。

2.4.1 Operating band unwanted emissions

Operating band unwanted emissions 是 Un-wanted emission 中的一种，其近端的贡献主要来至于 DPD后功放的残余非线性产物以及本振信号的相位噪声，而远端的贡献主要来之于发射链路的噪底，以及DPD 后功放的残余非线性产物，发射链路落在带内的杂散对远端辐射也有比较大的影响。

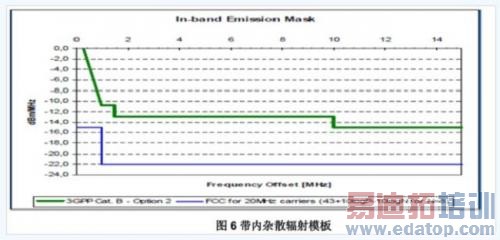

如上所示为带内杂散模板，其中蓝色是 FCC 的要求，在偏移 1MHz 时，需要满足 22dBm/MHz， 而中国移动只需要满足 3GPP cat A 的需求，在偏移 1MHz 时，需要满足-11dBm/MHz 的要求，但是为了支持beam forming,需要增加 9dB 的要求，即在偏移 1MHz 时，需要满足-20dBm/MHz 要求，设功放输出功率为 20W（43dBm），对 20MHz 的 TD-LTE 信号而言，为了满足 3GPP 要求。

0-1MHz: 43dBm-10*log (18MHz)-(-11dBm/MHz) =40.5dBc

1MHz-10MHz: 43dBm-10*log (18MHz)-(-13dBm/MHz) =42.5dBc

10MHz: 43dBm-10*log (18MHz)-(--15dBm/MHz) =44.5dBc

根据如上的结果，可以分配到 DUC，CFR,调制器，功放等每一级，保证级联结果不得低于如上的值。

2.4.2 ACLR(邻道泄露功率抑制比)

ACLR 是指主信号的均值功率和领道信号功率的比值，通常 3GPP cat A 要求其可以取满足于-45dB 的相对比值，或者取-13dBm/MHz 作为绝对的值的领道功率，可以两者取其轻； cat B 是可以在相对 45dB或者绝对-15dBm/MHz 中取其轻，相对带内杂散要求来说，ACPR 要求更低，通常是用来评估发射机系统的非线性指标的，在系统中，PA driver, 调制的非线性，本振信号的相位噪声，以及 DAC 的非线性指标都会影响系统的 ACLR。

ACLR 是一个系统指标，对应的 PA driver, 调制器的非线性指标为 OIP3, 粗约的转化可以表示为:

1 载波 ACPR=IIM3I-3dB

2 载波 ACPR=IIM3I-9dB

4 载波 ACPR=IIM3I-12dB

所以可以根据 IM3 算出 OIP3，从而根据 OIP3 的级联公式可以算出对每一级器件的 OIP3 要求。

2.4.3 Transmitter spurious emissions(发射杂散)

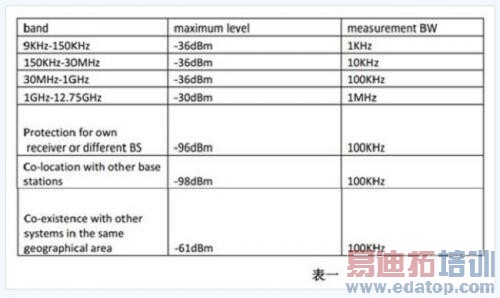

发射杂散是指 9KHz 到 12.5GHz 频段，除去带内杂散以外的所有频率范围内的杂散要求，这是一个强制的要求，如下总结了通用的杂散指标，发射通道对接收通道的杂散要求，共存杂散指标，共站址等杂散指标要求，对共存，共站址没有列出所有的频率范围，仅仅列出了一些代表部分，具体的设计需要对照3GPP 里面列出的所有频率范围的杂散指标要求。

尤其是对接收机的信号干扰，需要保证-96dBm-10*log(100KHz/Hz)=-146dBm/Hz,这是没有滤波器抑制的，需要保证在发射机关断后，其输出的功率极低;对于共站址的-98dBm 杂散要求，需要在设计双工器的时候针对对应的共站址频率进行相应的抑制。

同时要考虑各种可能的交调产物落在对应的频率范围内(有很多计算交调的工具),需要考虑到各种可能的信号，如时钟频率及谐波，PLL 频率及谐波，以及其相互之间的交调产物。

2.4.4 发射互调

发射互调要求是用来测试发射机抑制自身非线性的能力，测试的干扰信号为 5MHz E-UTRA，均值功率为 43dBm-30dB=13dBm 的信号，其位置分别位于离主信号+/-12.5MHz,+/-7.5MH 在,+/-2.5MHz 处，其交调产物要满足图 6 所以的杂散辐射模板。
