USB虚拟串口通信实现
以一种高度集成的USB总线转接芯片CH341为核心,设计并实现了基于USB接口的PC机与下位机的虚拟串口通信。上位机在Windows环境下利用MSComm控件实现与下位机通信,介绍了USB转虚拟串口的实现方法,并基于该虚拟串口编写了智能家居控制应用软件。实验测试表明,采用虚拟串口实现上位机与单片机通信,具有结构简单、速度快和易于软件开发等特点,能满足于各种串口通信场合。
在嵌入式系统中,异步串行通信接口多作为标准外围设备出现。随着大量支持USB的个人电脑的普及,易于使用的接口。USB接口逐步成为PC机的标准接口,使得对USB接口相关应用软件的开发和外围设备的研究显得越来越重要。
本文中的智能家居控制系统采用基于USB的虚拟串口同中心汇聚节点通信,中心汇聚节点采用意法半导体公司STM8S103系列微处理器,实现数据的接收与发送。上位机系统控制软件在Windows环境下通过VC++6.0编程开发,基于USB的虚拟串口具有传输数据稳定、安装简便、即插即用等特点。
1控制系统总体设计
系统总体结构如图1所示,主要由3部分组成,基于PC机的上位机系统控制软件、中心汇聚节点和各家电子设备节点。中心汇聚节点和各家电子设备节点均搭载433无线通信模块。各家电子设备节点可以根据自身设备的状态信息,整合成一定格式的数据帧,经433无线模块将数据信息传送给中心汇聚节点,而后通过基于USB的虚拟串口将数据转发给上位机系统控制软件,上位机软件实时显示家电子设备的状态信息。同样,当用户需要控制和管理家电设备时,控制指令经虚拟串口和433无线模块将指令下发至相应家电设备,根据指令执行相应操作。
图1 控制系统结构示意图
2虚拟串口硬件电路设计
2.1芯片简介
CH341是一种高度集成的USB总线转接芯片,通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。在异步串口方式下,CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB总线。具备USB全速接口,兼容USB V2.0,外围器件简单,只需晶振和电容。完全兼容计算机端Windows操作系统下的串口应用程序。硬件全双工串口,内置收发缓冲区,支持通讯速率50bit.s-1~2Mbit.s-1和5、6、7或者8位数据位、奇校验、偶校验、空白、标志以及无校验、串口发送使能、串口接收就绪等传输速率控制信号和MODEM联络信号。
2.2串口硬件电路设计

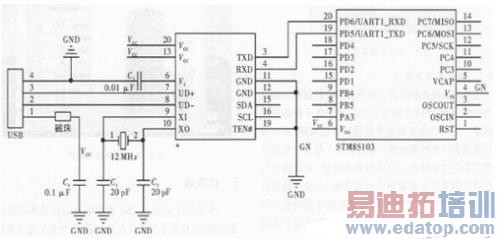

USB转虚拟串口部分电路主要由CH341和STM8S103构成,其电路原理如图2所示,设备采用USB总线供电方式,时钟电路由12 MHz晶振搭配2个20 pF电容构成,将CH341芯片的SDA和SCL引脚悬空,从而使其工作于异步串行口模式,采用常用的三线式串口通信方式,将CH341芯片的RXD、TXD、GND引脚分别于单片机STM8S103的TXD、RXD和GND引脚相连。在USB接口的电源端连接一个磁珠,以减少PC机与设备的干扰,同时在电源端增加去耦和旁路电容,以提高设备的抗干扰能力。
图2 虚拟串口部分电路图
3上位机系统软件设计
3.1 USB转虚拟串口驱动安装
当完成硬件连接后,为实现正常的串口通信,还需为PC机安装相应的驱动程序。从互联网上可下载相应芯片的驱动程序,因本设计选用USB总线转接芯片为CH341,故下载并安装对应的CH341 SER驱动程序,该驱动程序支持Windows 98//XP/Win7 32位/64位等操作系统。该虚拟串口实现仿真标准串口,完全兼容计算机端Windows操作系统环境下的串口应用程序,用户可以像访问标准串口设备一样对该虚拟串口进行通信,但实质其数据通信则是通过USB总线完成。待安装完驱动程序后,便可以对该设备进行基于串口的上位机应用程序开发。
3.2系统控制软件设计
上位机控制软件在VC++6.0环境下开发,采用VC++6.0提供的MSComm控件进行应用程序设计。MSCOM控件提供了完善的数据接收与发送功能,支持事件驱动和查询两种通信模式。事件驱动方式下,当有串口发生事件或错误时便响应OnComm事件处理程序;查询模式下,则通过定期查询MSComm控件的ComEvent属性变化来进行数据处理。考虑到控制系统的实时响应能力,上位机应用软件采用事件驱动方式,即当串口有数据接收时便响应OnComm事件,然后在OnComm事件处理函数中加入相应的通信处理代码。系统控制软件操作界面如图3所示。
图3 系统控制软件界面
3.2.1通信参数设置
为保证控制系统能成功进行串口通信,系统控制软件与汇聚节点设备应设置相同的波特率、数据位等通信参数,此外因为PC机为USB总线转接芯片CH341分配的虚拟串口是不确定的,为此设计了通信参数设置对话框来对虚拟串口的通信参数进行设置,界面如图4所示。
图4 通信参数设置界面
3.2.2通信数据处理

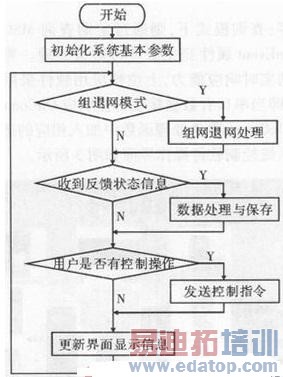

上位机系统控制软件主要负责用户控制指令的发送与接收,同时及时更新显示当前家用电子设备的状态信息。应用软件主要包含系统初始化程序、串口接收与发送程序和数据处理与显示程序3部分。初始化程序主要负责系统的串口通信参数配置;串口接收与发送程序则负责将数据组合成数据帧,并发送或接收汇聚节点数据帧;数据处理与显示程序则根据不同的数据帧进行相应处理,并及时更新对应家电子设备的控制界面,程序流程如图5所示。
图5 上位机控制系统程序图
