德州仪器光学模块10G SFP+整体解决方案

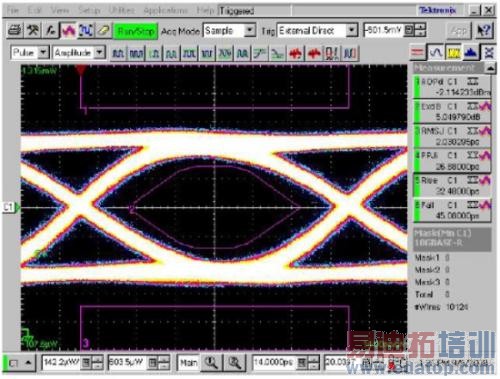

3.4 测试结果
    TOSA：NEC NX8431
    VCC=3.12V
    ICC=150mA
    室温
    10.3G PRBS31
    眼图模板裕量裕量30%


4 接收机
接收机把光信号转换为电信号。

限幅放大器ONET8501PB把转换后的电信号放大为接收机输出。

ONET8501PB是一种高速、3.3V限幅放大器，用于2到11.3Gbps数据速率的多光纤和铜线缆应用。

4.1  接收机原理图
ONET8501PB拥有一个双线串行接口，允许数字控制带宽、输出振幅、输出预加强、输入阈值电压（限制电平）和信号置位电平损耗。

也可以利用外部速率选择引脚，选择预定带宽和LOS声明电平设置。

ONET8501PB也拥有约34dB的增益，确保输入信号的全差动输出摆动低至20mVp-p。

输出振幅可调节至350mVpp、650mVpp或者850mVpp。

为了对连接至器件输出的微波传输带或者带状线的频率相关损耗进行补偿，输出级拥有可编程预加强。

另外，还有信号检测和输出关闭可设置损耗。

利用ONET8501PB的数字控制与高增益特性，设计人员可以实现高灵敏性能。


4.2  PCB布局

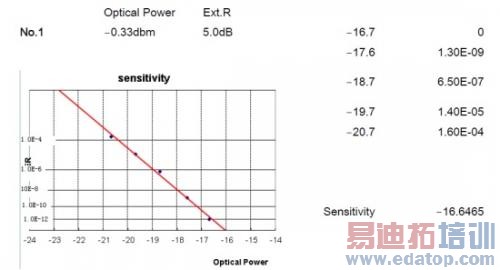

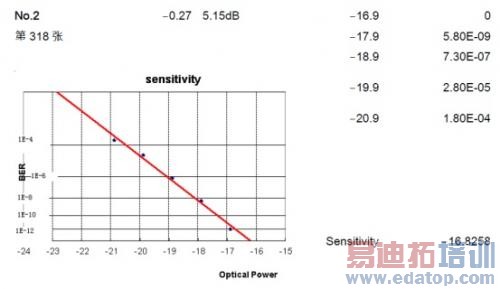

4.3  BER曲线
两个模块的测试结果：
