在蜂窝式无线电基础架构中实现软件可编程数字预失真

录入：edatop.com 点击：

蜂窝网络运营商正努力通过使用最新空中接口、采用最新传输频率、提高带宽以及增加天线数量和蜂窝基站数量的方式提高网络容量，为此他们需要大量削减设备成本。此外，运营商们还要提高设备效率和网络集成度，以便减少运营成本。为了提供可满足这些不同需求的设备，无线基础设施设备制造商正在寻找具备更高集成度、性能和灵活性且功耗与成本更低的解决方案。另外，设备制造商在实现以上目标的同时还要缩短产品上市时间。

减少设备总体成本的关键是集成，但减少运营成本则需要采用高级数字算法来改善功率放大器效率。其中最常用的一种算法就是数字预失真（DPD）。在设备配置变得越发复杂的同时提高设备效率，这本身就是一种挑战。无线电传输带宽凭借先进的长期演进（LTE-A）技术正在接近100MHz，而且随着厂商试图在一个非连续频谱中采用多个空中接口，这一数字甚至会更高。同时有源天线阵列（AAA）和支持MIMO的远端射频单元（RRU）也不断对算法的计算带宽提出更高要求。本文我们将研究如何利用Zynq-7000 All Programmable SoC（AP SoC）来提高当前及未来DPD系统的性能，同时为设备厂商提供具有完全可编程功能的低成本、低功耗解决方案，帮助他们以最快的速度向市场推出产品。

实现蜂窝无线电

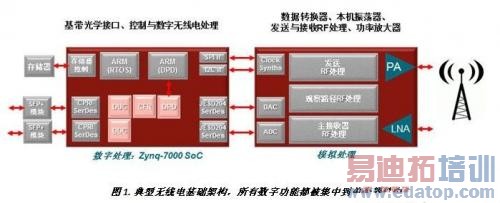

AP SoC采用包含串行收发器（SERDES）和DSP模块的高性能可编程逻辑（PL）架构和一个与其紧密集成的硬化处理子系统（PS）。该处理子系统又包含一个双核ARM Cortex A9、浮点单元（FPU）和NEON媒体加速器，并配有实现完整无线电操作和控制所必需的UART、SPI、I2C、以太网和存储控制器等多种外设。与外部通用处理器或DSP处理器不同，由于PL与PS之间有大量的连接，因此其间的接口需要极高的带宽，这是单个解决方案所无法实现的。凭借这些软/硬件组合，AP SoC器件能够在单个芯片上实现RRU所需的全部功能，如图1所示。

PL中丰富的DSP资源可用于实现数字上变频（DUC）、数字下变频（DDC）、峰值因数降低（CFR）和DPD等数字信号处理功能。此外，SERDES能够支持9.8Gbps CPRI和12.5Gbps JESD204B接口，分别用于连接基带转换器和数字转换器。PS支持对称多处理（SMP）和非对称多处理（AMP）。在本案例中，假设采用AMP模式，其中的一个ARM A9处理器用于实现下传消息、调度、校准和警报等板级控制功能，用以运行裸金属架构，更可能的是Linux等操作系统。而另一个处理器则用于实现部分所需的DPD算法，因为并非算法的所有部分都支持纯硬件解决方案。

DPD可通过扩大线性范围来提高功率放大器效率。加强对放大器的驱动以改善输出功率，从而提高效率，同时静态功耗保持相对不变。为了扩大线性范围，DPD利用放大器的模拟反馈路径以及大量信号处理操作来计算系数（该系数为放大器非线性的倒数）；然后利用这些系数对所发送的功率放大器驱动信号进行预修正，最终达到扩大放大器线性范围的目的。

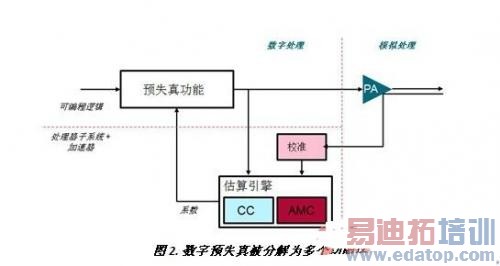

DPD算法可分解为如下多个功能块，如图2所示。

DPD是一个闭环系统，可捕捉之前发送的信号，以确定放大器根据发送信号所表现出的行为。DPD的首个任务是在校准模块（alignment block）中将放大器的输出与之前的发送信号进行校准。在开始任何后续算法操作之前，需要利用存储器来校准数据。一旦数据校准后，就可用自相关矩阵计算（AMC）和系数计算（CC）算法来创建代表PA非线性倒数近似值的系数；获得系数后，数据路径预失真器会利用这些数据对发送到PA的信号进行预修正。

加速DPD系数估算

这些功能可以通过多种不同方式来实现。有的功能适合用软件，有的则适合用硬件，还有的则既可用软件也可用硬件来实现，但最终还是由性能来决定采用何种实现方式。有了AP SoC器件，设计人员就可自主决定采用硬件还是软件来实现功能。对于DPD算法而言，包含高速滤波功能的数据路径预失真器由于需要极高的采样率，一般应在PL中实现，而用于生成DPD系数的校准引擎与估算引擎则可以在PS中的ARM A9上运行。

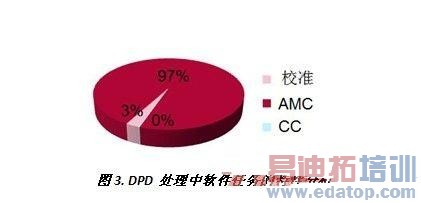

为了确定到底用软件还是硬件来实现功能，必须首先对软件进行特性分析，确定其耗时情况。图3显示了图2中DPD算法用于实现三个可识别功能的软件特性。根据分析结果显示，赛灵思DPD算法中97%的时间都用于AMC处理，因此首先对该功能进行加速意义最大。

ARM A9可用于执行一些附加功能，这样也有助于提高这类应用的性能。例如，作为PS的一部分，每个ARM A9都有一个浮点单元和一个NEON媒体加速器。NEON单元是一种128位单指令多数据（SIMD）矢量协处理器，可同时执行两个32x32b乘法运算，非常适合以乘法累加（MAC）运算为主的AMC功能的要求。充分利用NEON模块，就能发挥软件的内在优势，从而无需用汇编语言进行低层次编程。

因此，相对采用Microblaze或外部DSP等软处理器而言，使用PS中的附加功能可以显著提高性能。

为了进一步提高DPD性能，最好将这些功能移植到采用PL的硬件内。然而软件由C或C++编写，要将C或C++转换为能够在采用VHDL或Verilog语言的PL中运行的硬件内，需要花费一些时间。

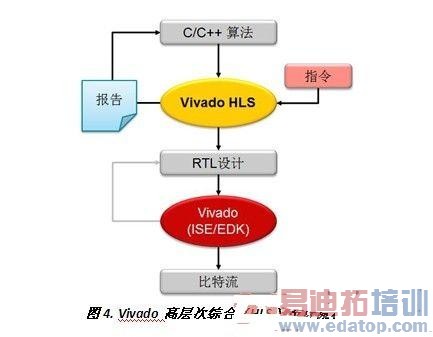

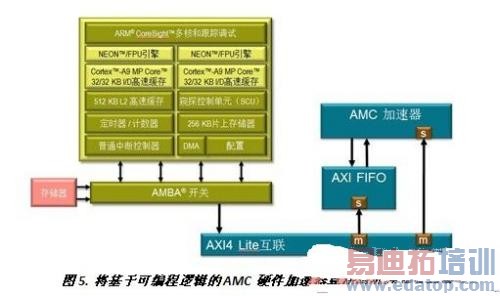

随着高层次综合（HLS）工具（例如C-to-RTL）的推出，这个问题现在已经得到解决。这些工具让有C/C++编程经验的程序员能够以FPGA的形式进行硬件转换。Vivado HLS工具使设计人员和系统架构师可以轻松将C/C++代码映射到可编程逻辑，以实现代码重用、尽可能移植以及简单的设计空间探索机制，从而最大限度地提高生产力。
