一种无线热网监测系统方案

　　2.2.3 现场仪表层

　　现场仪表层位于各个热用户的住宅内和管道井里，主要由控制器和遥控器组成。控制器放在管道井里，由2套Si4432无线收发芯片组成。它分别和集中器和遥控器通信，将热网的温度、压力、控制阀的开关时间等参数上传到集中器，同时接收集中器的命令;另一模块完成与遥控器的通信，采集遥控器测定的室温和设定的控制温度，对控制阀进行控制，从而控制室温。遥控器放在室内，可以采集室内的温度，并由用户对室内的温度进行预设，通过Si4432芯片将参数送到控制器内，实现温度的控制。

        3 系统软硬件设计

　　3.1 系统硬件设计

　　系统硬件部分主要由中继层与现场仪表层两部分组成。现场仪表层又分为控制器和遥控器。

　　中继层主要由GPRS模块和Si4432芯片组成。GPRS模块选用Motorola公司的模块G20.G20是该公司推出的内嵌TCP/IP协议的GSM/GPRS模块，性能优越，体积小巧，而且解决了GSM/GPRS模块无线通信和数据传输终端的协议瓶颈和成本问题。该模块广泛应用于短信中心、GPRS监控系统、无线POS机、无线抄表、车辆防盗等。G20通过UART与控制处理芯片进行通信，将数据信息与控制信号在控制器和上位机之间进行双向传递。控制器中是由Si4432芯片通过SPI与单片机C8051F310通信，将数据信息与控制信号和控制层之间进行双向的传递;同时通过另一路Si4432和遥控器之间进行数据交换。

　　无论集中器和控制器，还是控制器和遥控器的通信均是通过Si4432无线收发芯片来完成。所以为了将设计模块化，减少工作量，针对Si4432设计了无线通信模块。Si4432无线收发模块如图3所示。

　　Si4432的13~16脚是标准的SPI接口，17脚(nIRQ)是中断状态输出引脚。当FIFO溢出、有效的数据包发送或接收、CRC错误、检测到前导位和同步字、上电复位等情况发生，且相应的中断被使能时，17脚都会产生一个低电平以通知单片机有中断产生。20脚(SDN)决定了Si4432芯片的工作状态。当SDN接地(SDN=0)时，芯片处于常规工作模式;接高电平(SDN=1)时，芯片处于掉电模式。掉电模式下寄存器中的内容会丢失，且不允许SPI访问，但芯片的电流损耗只有10 nA,功耗很低，因此适合要求极低功耗的应用。在连接到电源后，在SDN的下降沿上电复位，根据指令转换到其他工作模式。

　　单片机可以通过内置SPI对Si4432的内部寄存器进行读写操作，灵活配置各项参数。通过SPI接口完成对Si4432的初始化配置、读写数据、访问FIFO等操作。使用4线SPI,即MOSI、MISO、SCK和nSEL.MOSI用于从单片机到Si4432的串行数据传输;MISO用于从Si4432到单片机的串行数据传输;SCK用于同步单片机和Si4432之间在MOSI和MISO线上的串行数据传输;nSEL作为片选信号，只有片选信号为低电平时，对Si44 32的操作才有效。

　　为了达到较好的通信效果，Si4432的接收低噪声放大器匹配电路和发射功率放大器匹配电路的阻容参数，应严格按照数据手册提供的参数选型。前端的分集式电路采用UPG2214TB,其VC1脚和VC2脚分别连接Si4432的GPIO1和GPIO2.通过这款交叉开关实现分集式天线发送和接收通道的自动切换。

　　3.2 系统软件设计

　　软件编程采用模块化设计思想，系统中各主要功能模块均编成独立的函数由主程序调用，功能模块包括：初始化程序(包括初始化C8051 F310、SPI、Si4432)、无线发送程序以及无线接收程序等。无线发送程序负责写入数据载荷，并根据通信协议为数据载荷加上前导码、同步字、数据载荷长度及CRC校验字节，形成数据包将其发送出去;无线接收程序负责接收并检验数据包中的CRC字节，以确保接收到的数据的正确性。

　　3.2.1 初始化程序

　　初始化程序包括C8051F310的初始化、SPI的初始化，以及Si4432的关于无线收发频率、工作模式、发射速率等内部寄存器的初始化配置。

　　系统上电后，C8051F310处于默认状态，根据系统功能需求重新进行初始化配置。C8051F310的数字交叉开关允许将内部数字系统资源映射到端口I/O引脚，可通过设置交叉开关控制寄存器，将片内资源配置到具体的I/O引脚上。这一特性允许用户根据自己的特定应用选择通用I/O端口和所需数字资源的组合，提高了应用的灵活性。本系统中，主要配置了SPI通信的4线，液晶LCD的数据线接口、控制线接口等。

　　初始化SPI时，可以通过埘SPI1CFG寄存器和SPI1CN寄存器的配置来选择具体使用规则。这里，选择主SPI,4线模式，时钟极性为低电平，在时钟上升沿时对数据采样;通过配置SPI1CKR寄存器，可将同步时钟频率设为晶振频率的1/4.

　　上电之初，Si4432也处于默认状态，需要进行配置才能工作。Si4432有70多个寄存器需要配置，它们决定了Si4432的丁作模式，具体配置可以参考Si4432的数据手册。Si4432的初始化是一个重要的部分，配置的恰当与否对系统最终的通信效果有很大的影响。主控制器C8051 F310通过SPI配置Si4432的1ch、1dh等寄存器，写入相应的初始化RF控制字(主要是频率、传输速度、传输方式等);通过配置33h、34h等寄存器来设置包的结构、前导码长度、同步字内容等。本系统采用同步传输模式，以0x2DD4作为同步模式的标志码，传输完同步字后才开始传输数据载荷。

　　3.2.2 无线发送程序

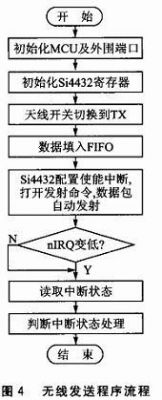

　　无线发送程序流程如图4所示。完成C8051F310、SPI和Si4432的初始化后，配置寄存器写入相应的初始化RF控制字。接下来，通过配置Si4432的寄存器3eh来设置包的长度，通过SPI连续写寄存器7fh,往TX FIFO里写入需要发送的数据。然后打开"发送完中断允许"标志，将其他中断都禁止。当有数据包发送完时，引脚nIRQ会被拉低以产生一个低电平从而通知C8051F310数据包已发送完毕。完成中断使能后，使能发送功能，数据开始发送。等待nIRQ引脚因中断产生而使电平拉低，当nIRQ引脚变为低时读取中断状态并拉高nIRQ,否则继续等待。一次数据发送成功后，进入下一次数据循环发送状态。
