一种无线热网监测系统方案

      Si4432是Silicon Labs公司推出的新一代无线通信芯片，它具有发射距离远、穿透能力强、功耗低等优点，完全可以应用到本系统中。通过Si4432的应用，热网数据能够可靠、实时地传输，通过GPRS无线通信模块和Si4432无线传输模块对热网的控制，进行温度、压力、控制阀的开启时间等数据的传输与交互，从而解决热能计量不透明的问题，为最终实现温度的实时监控计量和热网的参数采集提供前提条件。

　　1 关于Si4432芯片

　　Si4432芯片是Silicon Labs公司推出的一款高集成度、低功耗、多频段的EZRadioPRO系列无线收发芯片。其工作电压为1.9~3.6 V,20引脚QFN封装(4 mm×4 mm)，可工作在315/433/868/915 MHz四个频段;内部集成分集式天线、功率放大器、唤醒定时器、数字调制解调器、64字节的发送和接收数据FIFO以及可配置的GPIO等。

　　Si4432芯片在使用时所需的外部元件很少，仅需要1个30 MHz的晶振、几个电容和电感就可组成一个高可靠性的收发系统，设计简单，且成本低。

　　Si4432的接收灵敏度达到-117 dB,可提供极佳的链路质量，在扩大传输范围的同时将功耗降至最低;最小滤波带宽达8 kHz,具有极佳的频道选择性;在240~960MHz频段内，不加功率放大器时的最大输出功率就可达+20 dBm,设计良好时收发距离最远可达2km.

　　Si4432做成无线通信模块应用广泛，可适用于无线数据通信、无线遥控系统、小型无线网络、小型无线数据终端、无线抄表、门禁系统、无线遥感监测、水文气象监控、机器人控制、无线RS485/RS232数据通信等诸多领域。

　　Si4432芯片引脚图如图1所示。

　　图1 Si4432芯片引脚图

　　2 系统功能与结构设计

　　2.1 系统功能

　　系统可对热网的运行实时监视、测量、记录热网运行参数并进行参数(温度、压力等参数)的超限报警;完成日常的管理工作，包括报表的生成和打印、热网计量管理、对控制器的控制、参数设定、远程数据采集、运行数据的汇总、综合分析以及历史数据的备份等功能。通过对热网进行自动控制，使整个系统供热均匀，满足舒适性要求。同时减少热量消耗，达到节能的目的，为最终实现"热"的商品化和市场化提供前提条件。

　　2.2 系统拓扑结构

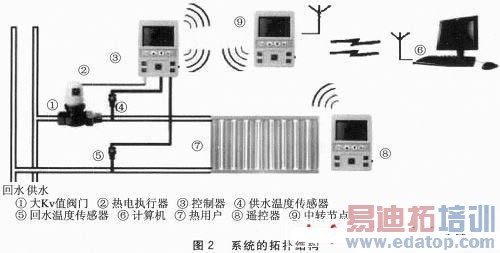

　　整个系统总体上可以分为3层：管理层、中继层和现场仪表层。现场仪表层又可以分为控制器和遥控器。系统的拓扑结构如图2所示。

　　2.2.1 管理层

　　管理层是位于热力公司的主站，由以工业控制机为核心的网络组成，工业控制机全天候运行。工业控制机既是调度中心的服务器，同时相对于各采集控制站点来说，又是客户机。服务器通过宽带实时采集、存储来自各客户机站点的数据，并对各站点运行情况进行实时监控。客户机通过GPRS通信模块和中继层的集中器通信，采集集中器下的各个控制器的参数，进行实时采集和监控。

　　2.2.2 中继层

　　中继层位于用户楼宇的公共位置，主要是集中器。它的通信部分由GPRS模块和Si4432芯片组成。它和管理层采用GPRS模块通信，在现场仪表层采集温度、压力、控制阀的状态和开启时间等数据并将这些数据通过GPRS网络传输给管理层;集中器和现场仪表层采用Si4432无线收发芯片进行通信，随时采集现场仪表层的温度、压力、控制阀的状态和开启时间等数据，并且发送相关命令。
