采用NFC-SIM芯片的非接触移动支付解决方案简介
实现手机移动支付,手机SIM卡需采用专门NFC-SIM卡,在SIM卡中分出金融区域,用于银行金融应用。同时手机需要做相应的改造以支持NFC。持卡人获得支持NFC支付的手机和NFC-SIM卡后,通过手机远程激活金融区域,下载应用程序。完成激活后,SIM卡中的金融区域即具有芯片信用卡的功能。手机NFC方式支付时,与芯片信用卡非接触式支付相同。手机远程支付时,采用银行提供的WAP手机银行、短信手机银行模式。
图2 近场通信芯片-UICC物理连接
支持近场通信的用户卡(NFC-SIM)通过C6管脚与近场通信芯片相连,以保证近场通信芯片与用户卡之间的通信,参见图2。非接触移动支付终端(支持NFC-SIM手机)的硬件结构如图3所示,由近场通信模块、无线通信模块、主控制器、SIM卡模块、输出、输入、存储、外部接口组成,移动台中的近场通信模块通过单线通信协议与SIM卡之间进行通信。

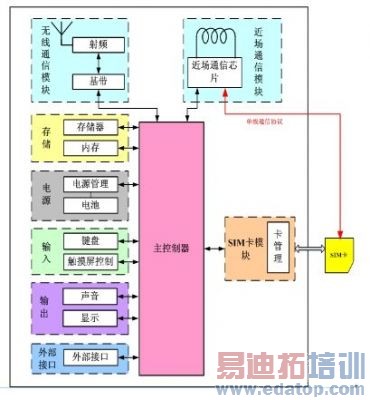

图3 近场通信移动台硬件结构
SIM卡存放用户密钥,存放用户的各种近场通信应用。其中:
1、 近场通信模块:实现近场通信三种工作模式,传输应用数据至SIM卡或主控制器;
2、 无线通信模块:完成移动台的通信功能,提供数据传输信道;
3、 主控制器:控制移动台中的各种应用,控制近场通信模块工作模式的转换;
4、 SIM卡模块:对SIM卡进行管理;
5、 输出:对文字和视频进行显示,播放声音;
6、 输入:外部信息的输入;
7、 存储:存储移动台运行过程中的信息,存放用户文件;
8、 外部接口:终端与外设的交互通道;
9、 电源模块:提供电源;
10、 单线通信协议:连接移动台中的近场通信芯片与SIM卡,通过此协议可以实现SIM卡中的非接触式应用; SIM卡需要提供一个管脚支持。
