采用NFC-SIM芯片的非接触移动支付解决方案简介

录入:edatop.com     点击:

随着3G时代的到来,未来两年内移动终端身份识别SIM卡会向三个方面发展:其一:高安全的身份识别平台;其二:非接触移动支付平台;其三:大容量多应用平台。在移动互联网进入内容为王的时代,移动支付成为一个必然的趋势,SIM卡必然随着这两个趋势的要求,向NFC非接触移动支付及大容量方向发展,最终会融合到一起,成为真正的多应用平台。

据深度了解,中国移动早在2006年就曾展示其"手机门票"服务,直到此次上海世博会,中国移动借此实现了该业务的大规模商业推广,从而也成为目前国内三大电信运营商中首家展开该业务的先行者。这无疑将为中国移动未来在该领域的竞争抢得先机,而以"手机门票"为代表的电子销售渠道,恰恰是未来电信运营商争夺的一个巨大市场。另外的两家电信运营商中国联通和中国电信也在积极规划并展开非接移动支付的试点工作。

国际NFC 组织于2004年成立,目前国际手机、电信、智能卡大厂几乎都是会员,上海华虹于2007年底正式加入该组织,同年上海华虹积极展开NFC-SIM的市场调研及概念性产品的预研工作。在非接触移动支付产业化过程中,上海华虹积极推动并参与如下标准制定以及NFC-SIM芯片实际应用测试联调:08年下半年,上海华虹参与世博会手机票标准规范起草制度;09年2月,上海华虹牵头制定手机票测试规范及测试脚本;09年4月~5月,上海华虹非接触移动支付产品参与中国移动外系统联调测试及端到端业务功能测试。

目前上海华虹已具备了高端SIM卡芯片的设计技术, 以及相关产品的研发能力,2008年中完成以ARM SC100 32位CPU为核心内嵌384KB高可靠性Flash 3G高端SIM卡产品的量产投片,同年12月产品开始批量供货,在此高端产品的设计及量产基础上,上海华虹进行了大量非接移动支付市场和技术的调研及产品定义,并于2008年底完成国内第一颗高端NFC-SIM芯片的量产投片。图1为上海华虹设计高端NFC-SIM的系统结构框图。

\

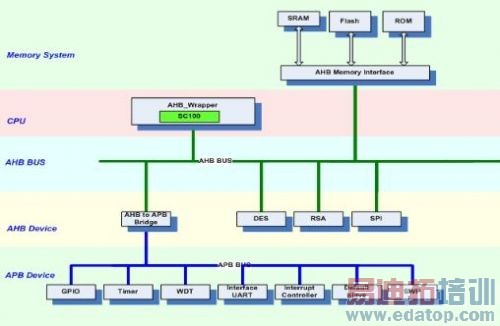

图1 NFC-SIM芯片系统架构

该芯片具有以下特点:

1) 全新的单线协议(SWP)IP设计实现,以支持最新的NFC移动支付架构,芯片实际测试SWP的传输速率为1.33Mbps;

2) 丰富的内部定时器,支持更高的SWP LDPU的传输速率;

3) 高安全设计;

4) 芯片在NFC系统馈电模式下应用的支持(低功耗设计和芯片架构设计支持);

5) 低功耗设计;

6) 采用高性能、高可靠性嵌入式Flash(384KB Flash)及大量RAM同时满足JAVA运行的资源和速度要求。

7) 为加快系统的处理响应速度,有如下设计创新:将ARM中断改为向量中断,确保中断响应时间最短;硬件支持多级中断优先级嵌套;

8) 丰富的IO接口设计:SPI、GPIO、 7816, SWP;

9) 双芯片叠片封装;

10) 复杂的软件系统支持。
