GPRS技术的沿岸海洋机动调查测量数据传输系统的研究

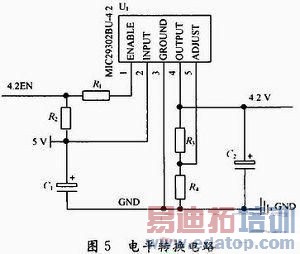

由于通信模块工作电压典型值为4．2 V，而单片机工作电压典型值为5 V，因此需要将5 V电压转换为4．2 V。在电路设计中，选用MICR EL公司的MIC29302BU芯片。此芯片具有高电流，高精度，快速的瞬态响应等特点，同时对过流、输入极反向、反插引脚，高温状态具有保护功能。转换电路的外部结构简单，只要几个电阻和电容就可以输出稳定的电压值。电路图如图5所示。

GPRS通信模块启动电路由开漏极三极管和上电复位电路组成。模块上电10 ms后(电源电压须大于3 V)，为使之正常工作，必须在IGT引脚加时长至少为100ms的低电平信号，且该信号下降沿时间小于1ms。启动后，IGT的信号应保持高电平。在设计中，利用单片机的I／O引脚实现对IGT引脚的控制。

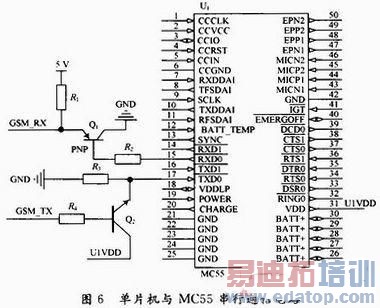

通信模块串口的工作电压并不满足TTL电平标准，高电平仅为2．65 V，因此需要在串口信号的TXD和RXD的两个引脚上，利用三极管进行电压调节，将单片机串口输出的TTL电平信号调整到通信模块串口电压。单片机与MC55串行通信电路如图6所示。

3 结语
本文只是探究了远程数据传输的终端和监控中心的设计，对数据采集部分没有涉及。在后期的研究中，可以对数据采集部分进行设计，同时可以考虑对传输数据进行加密，避免网络安全隐患，还可以采用Web技术进行远程数据的传输等等。
