利用中端FPGA实现低成本网络

录入:edatop.com     点击:

另一方面,有时设计人员会认为专用的解决方案会更加适合,利用中端FPGA丰富的可编程逻辑功能,他们能够自由地设计最适合其要求的逻辑功能。但无论软逻辑层是专有的还是作为接口的一部分,建立一个完整的协议栈可能会很复杂,必须有一种简单的设计方法来帮助实现最终的解决方案。许多当今的中端FPGA可以使用图形化用户界面设计环境进行开发,这使得设计人员能够很容易地实现硬化逻辑的实例,并很快将它们与自己的逻辑块拼接在一起。设计人员可以在整个设计和实现阶段都使用这套软件工具,确保他们的串行接口能够正确地互连到自己的逻辑块,并且实例化的串行接口将能一次性运行成功。

本文小结

当前的接入网络由多样化的接口和逻辑处理单元组成。下一代网络需要处理和传输的数据与今天运营商所看到的数字相比将呈现几何数量级的增长。并且,当一个同构网络架构的传输压力越来越大,目前已安装的大多数设备根本就不能处理。因此,陈旧的设备与其较慢的器件接口必须和未来的高速接口和功能衔接起来。与此同时,还必须坚持严格的功耗预算、降低成本目标并缩短开发周期。

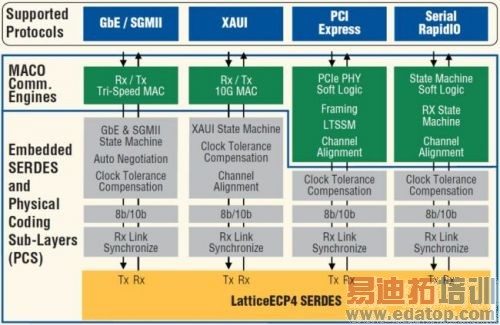

正如图3所示的LatticeECP4中端FPGA,它拥有可配置的收发器、硬化的行业标准传输协议块、丰富的可编程结构功能,以及图形化用户界面软件设计环境,为设计人员提供了开发下一代设备所需的功能来满足功耗和成本需求,并且延长了其原有设备的使用寿命。

\
图3:莱迪思中端FPGA硬化的协议逻辑。
