LTPoE++方案助PoE突破功率瓶颈

录入:edatop.com     点击:

以太网供电(PoE)是一种日益流行的、通过现有以太网电缆同时供电和传送数据的方法,因此,应用可不受靠近AC电源的限制。随着PoE解决方案的增多,应用对功率的需求也增加了。


新的专有标准LTPoE++++将PoE和PoE+规范的受电设备释放功率扩展到90W,满足了对功率增大的需求。与其他功率扩展解决方案相比,LTPoE++还极大地降低了供电设备(PSE)和受电设备(PD)的工程复杂性。即插即用的简易性和安全可靠的供电是LTPoE++的标志。该标准的各种功能使以太网供电应用的范围扩大了几个数量级,从而可以实现各类全新的PD,例如消耗大量功率的微微蜂窝、基站或用于PTZ(左右-上下-变焦)摄像机的加热器。

PoE的历史

PoE是一种用于通过铜缆以太网数据线发送DC功率的标准协议。管理802.3以太网数据标准的IEEE小组于2003年增加了PoE功能。最初的PoE规范称为802.3af,允许48VDC电源提供最高13W的功率。尽管这一初始规范广受欢迎,但是13W的上限限制了应用的数量。2009年,IEEE发布了称为802.3at或PoE+的新标准。它提高了电压和电流规格,可提供25.5W功率。

该IEEE标准还定义了PoE术语,如图1所示。向网络供电的设备称为供电设备(PSE),而从网络吸取功率的设备称为受电设备(PD)。PSE有两种类型:同时发送数据和供电的端点(一般是网络交换机或路由器),以及注入功率并让数据通过的中跨。中跨一般用来给现有非PoE网络增加PoE功能。典型的PD应用有IP电话、无线接入点、保安摄像机、毫微微蜂窝、微微蜂窝和基站。

\

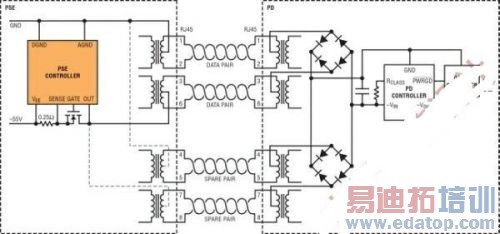

图1:典型的PoE系统。

IEEE PoE+规范规定了对802.3af PSE和PD的后向兼容性。PoE+规范定义了Type 1 PSE和PD,以将提供最高13W功率的PSE和PD包括进来。Type 2 PSE和PD提供高达25.5W的功率。

LTPoE++的演变

25.5W IEEE PoE+规范尚未最终确定,因为显而易见,对超过25.5W的释放功率有着日益增长的需求。为了满足这种需求,LTPoE++规范向LTPoE++ PD可靠地分配了高达90W的释放功率。

LTPoE++规范可靠地扩展了现有IEEE PoE协议的检测和分类功能。LTPoE++与现有的Type 1及Type 2 PD后向兼容并可实现互操作。与其他专有的功率扩展解决方案不同,凌力尔特公司(Linear)的LTPoE++在PSE和PD之间提供了相互识别。LTPoE++ PSE可以区分LTPoE++ PD和所有其他类型的IEEE兼容PD,从而允许LTPoE++ PSE保持与现有设备的兼容性和互操作性。

LTPoE++ PSE和PD可无缝地与Type 1和Type 2 IEEE 802.3at设备进行互操作。Type 1 PSE通常在功率等于或小于13W时实现802.3af功能。Type 2 PSE将传统的PoE扩展到25.5W。参考表1可得以下各点。Type 1 PSE将以最高13W的功率为所有Type 1、Type 2和LTPoE++ PD供电。Type 2 PSE将以最高13W的功率为Type 1 PD供电,并向Type 2和LTPoE++ PD提供25.5W功率。LTPoE++ PD即使在连接到传统的Type 1和Type 2 PSE时,也能以有限的功能加电运行。LTPoE++ PSE可与Type 1及Type 2 PD进行互操作。LTPoE++ PD加电可一直达到LTPoE++ PSE的设计极限。当识别出一个LTPoE++ PD时,如果PSE的功率额定值满足或超过所请求的PD功率,那么将向该PD供电。例如,一个45W的LTPoE++ PSE可以为35W和45W的PD供电。

\

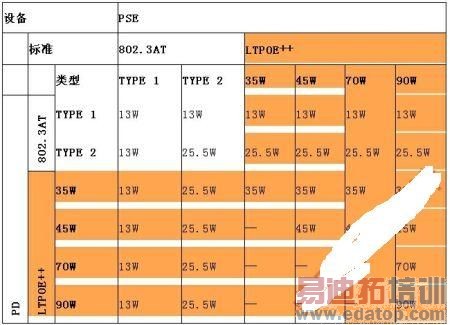

表1:PSE和PD的供电参数显示LTPoE++扩展了功率。


IEEE兼容的PD检测

LTPoE++的物理检测和分类方法是对现有方案简单的后向兼容扩展。其他功率扩展协议违反了IEEE规范(如图2所示),并且有向已知不兼容的NIC加电的风险。违反IEEE规定的检测电阻规范的任何大功率分配方案都有损坏和损毁非PoE以太网设备的风险。

\

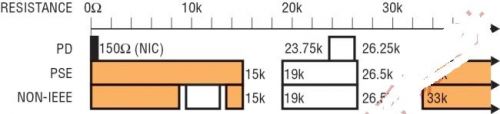

图2:IEEE 802.3at特征电阻范围。

以下规则界定了能够实现最高安全性和互操作性的检测方法。优先规则1:不接通不应该接通的东西。优先规则2:接通应该接通的东西。

凌力尔特的PSE运用4点检测方法极其可靠地提供了检测方案。利用强制电流和强制电压测量方法来检查特征电阻,可最大限度地减少错误的阳性检测。

LTPoE++的优势

标准的PoE PSE采用4对可用以太网电缆中的两对进行供电。有些电源扩展拓扑结构在一根电缆上使用2个PSE和2个PD以提供2×25.5W功率。图3中示出了这种"双Type 2 "拓扑结构。这种方法的主要问题是器件数量增加了一倍,因此,PSE和PD的成本也增加了一倍。此外,可靠的设计在PD端需要两个DC/DC转换器(每个PD一个),其中,每个DC/DC转换器都是相对复杂的反激式或正向隔离式电源。

\

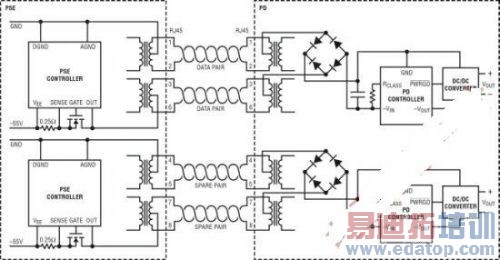

图3:扩展PoE+功率的昂贵方法。

如图4所示,通过"或"连接PD的输出电源,双Type 2 配置中的DC/DC转换器可以去掉一个。这种方法仍然需要两个PSE和两个PD,因此依然存在成本和空间上的缺点。电源"或"二极管导致的压降可以看作是使用单个DC/DC转换器而获得节省所付出的公平代价。大多数情况下,在浪涌保护测试开始之前,由二极管实现"或"连接的电源共享架构一直具有吸引力。由于这类解决方案本质上会降低浪涌保护容限,所以很少能够达到PD的设计目标。

\

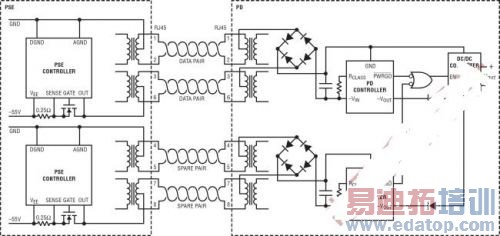

图4:扩展PoE+功率较便宜但有缺陷的可替换方法。
