基于数字RF调制器的有线网络融合方案

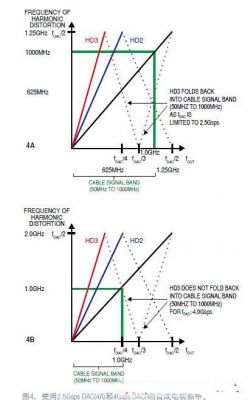

       MAX5882以超过4Gsps的刷新速率对1GHz带宽信号进行过采样。注意，根据奈奎斯特原理，同步1GHz频带要求采样率略高于2GHz.但如果使用2.5GspsDAC，由于频率混叠，主要的谐波失真分量（例如2次谐波（HD2）和3次谐波（HD3））会折返至1GHz电缆频谱内（图4A）。这些失真会破坏DOCSIS发送器的带内RF性能。使用4Gsps DAC（图4B）时，HD2和HD3则不会折返到有效的CATV频带。

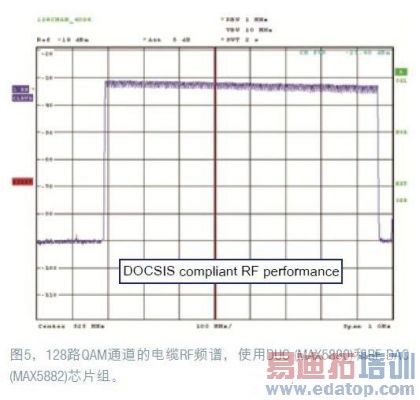

　　数字RF QAM调制器芯片组的RF输出如图5所示，128路6MHz带宽通道，覆盖1GHz频率范围。射频性能完全符合DOCSIS RF要求，发送128路QAM信道时，DUC和DAC的总功耗大约为6W.与传统的模拟RF调制器相比，每个QAM信道的功耗节约大约95%.

　　总结

　　新一代数字调制器充分利用了现代化技术优势，例如：高性能宽带数/模转换器和CMOS工艺技术。数字射频调制器是高度集成的解决方案，也满足严格的DOCSIS RF性能要求。现在，电信公司能够以当今的成本效率为有线电视业务服务商提供满足未来宽带要求的技术。
