出向链路负载均衡之协议分流

通过控制DNS解析实现运营商地址分布均衡进而达到链路流量均衡，在很多网络环境中可以实现保证访问速度的同时，各链路流量也达到均衡分配。但在一些链路环境下，通过目的地址匹配加DNS控制的方式却无法达到这样的效果，尤其在一些高校环境下。


其一，用户网络不适合DNS轮询，用户的内网地址为教育网公网地址，DNS也使用教育网地址，如果强行做DNS轮询将会导致教育网的一些域名无法解析;


其二，一些网络的链路环境本身不适合，除了同运营商多条链路的环境，还有一些极度不均衡的链路环境，如某校园网，200M联通、200M移动、200M教育网三条链路，由于移动网络与教育网内数据资源少，即使用户完全使用教育网或移动的DNS，联通链路依然是最先被占满的。


针对这样的链路环境本文介绍另外一种出向链路负载均衡的策略：按四层协议分配流量。


使用四层协议分流的原因是TCP和UDP的所承载的应用协议有很大不同，不同的应用对网络的要求也不同。


在一个网络中如果打开大多数网站的延迟超过3秒，你可以说这个网络很慢，但此时该网络带宽的利用率可能只有10%，造成访问慢的原因是网络延迟而非带宽，可见http对网络延迟很敏感;在同样的网络打开迅雷下载，会发下载速度很高，这说明迅雷对带宽敏感，但对延迟毫无感觉。


对于网络用户，网络的访问感受往往来自于http、邮件等基于tcp的应用，而在P2P大行其道的当今网络，UDP流量往往高于TCP流量很多，针对这样的特点我们可以使用协议分流的方式，实现兼顾访问速度和链路流量均衡的链路负载，即TCP协议流量按照目的地址匹配的方式选择链路，UDP流量通过加权轮询的方式将流量按比例分配到各出口链路。

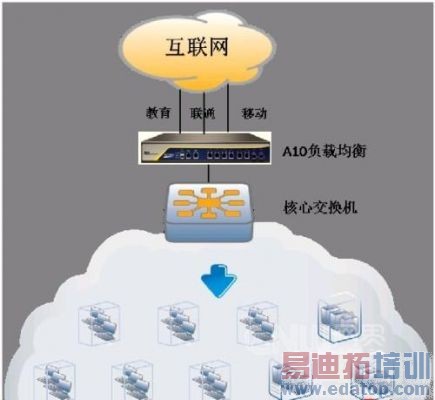

UDP加权轮询保证了各链路负载均衡，不发生拥堵，TCP按目的地址选路实现网络的最快访问。下面介绍以下拓扑案例的配置方法：

●1、配置链路负载均衡设备的接口IP地址，静态/动态路由等常规配置，这里不做详细介绍。

●2、配置各链路网关并绑定模板。

1)先配置各链路的源地址转换地址;定义健康检测方法。


联通网snat-pool

ip nat pool snat-cnc 1.1.1.3 1.1.1.3 netmask /28

移动网snat-pool

ip nat pool snat-cmcc 2.2.2.3 2.2.2.3 netmask /28

定义各链路健康检测方法：

ping-cnc-gw

ping-cmcc-gw

ping-cernet-gw


2)配置server模板，将1)中配置的snat-pool与health-check在模板中引用

教育网模板不做源nat，调用健康检测方法。

slb template port tem-cernet

health-check ping-cernet-gw

联通网模板做源nat，调用健康检测方法。

slb template port tem-cnc

health-check ping-cnc-gw

source-nat snat-cnc

移动网模板tem-cmcc与联通设置方法相同。


3)配置各链路网关、服务组信息

教育网网关

slb server cernet-gw 1.1.1.1

health-check ping-cernet-gw

weight 10

port 0 udp

no health-check

port 0 tcp

no health-check

此处weight值为udp请求加权轮询的权值，配置网关时一定将port配置中的健康检测关闭，否则默认的检测会返回探测失败的结果。移动链路网关cmcc-gw和联通链路网关cnc-gw配置同上，只是weight值不同。
