汽车对2.4GHz无线通信的干扰作用

本实验主要目的是通过分析汽车上的电磁干扰源和实测汽车在2.4 GHz频段产生的辐射性电磁干扰的相对强度，推断其对部署在汽车上的2.4 GHz无线通信设备的干扰作用。
　　1 汽车的电磁干扰源
　　电磁干扰产生于干扰源，它是一种来自外部的、并有损于有用信号的电磁现象。汽车对车载电气设备的干扰分为两种。第一种是辐射干扰，电磁波通过自由空间直接透入电子设备，并激励设备内部的电路，在电路上产生相应的干扰能量，使与电路发生逻辑性错误，足够强的电磁干扰甚至可以直接损坏敏感的电子器件;第二种是传导干扰，干扰源通过电源线、信号线等线缆把干扰信号耦合到其他设备，对其他设备的正常工作造成危害。对于独立供电的车载2.4 GHz通信设备而言，它主要受到汽车的辐射性电磁干扰，所以本文主要分析、测量汽车的辐射性电磁源。
　　按照电磁波产生与传播理论，只要在直线形的电路上引起电磁振荡，直线形电路的两端就会出现交替的等量异号电荷，这样的电路就会向空间发射电磁波。电磁波在单位时间内辐射的能量与频率的四次方成正比，即电路的振荡频率越高就越容易向外辐射电磁波。汽车上有许多符合此条件的电路，因此汽车可以发出各种频率的电磁干扰。交通密度每增加一倍，干扰噪声功率频谱密度便增加3～6 dB(A)。
　　汽车电气系统内最强的电磁干扰源是点火系。汽车发动机正常运行时，点火线圈次级的瞬变电压很高，能在50μs内上升至35 kV。火花塞电极放电时，会形成强烈的电磁辐射向周围的自由空间传播。这种辐射电磁噪声包含很高的频率成分，是电视广播的主要干扰源。
　　汽车上有着许多的感性负载，比如各种电动机和电磁阀。电磁阀的线圈在开路瞬间，会产生几十倍于其工作电压的反向电压。这个反向电压在由电感与分布电容形成的一个LC串联振荡电路中继续谐振，从而产生谐波非常丰富的电磁辐射。这也是一个非常重要的电磁干扰源。
　　汽车上还存在许多触点开关，由于触点存在接触电阻的原因，开关在开合时往往会产生电火花。如果电路中的电流比较大，这种电火花引起的电磁辐射也能够干扰其他电器设备。直流电机工作时，炭刷和整流子也会产生较强的火花，在很宽的频率范围内引起辐射性电磁干扰。汽车的雨刮电机普遍用直流电机，对外产生的干扰也较强。
　　2 汽车的辐射性电磁干扰的测定与分析
　　2.1 测量方法
　　在2.4 GHz频段上，分别测量汽车所处环境的电磁波功率和汽车在同一环境工作时的电磁波功率。通过对比这两个值，可得到汽车在2.4 GHz频段产生电磁干扰的相对强度。
　　2.2 测量过程
　　测量过程如下：
　　(1)安装频谱分析仪。频谱分析仪有一个运行在Windows操作系统的记录软件和驱动程序。首先启动笔记本电脑，用USB线将频谱分析仪FR24-SAU与笔记本电脑相连接，在操作系统提示找到新硬件后安装频谱分析仪的驱动程序，最后在笔记本电脑上安装频谱分析仪的记录软件FRMT。
　　(2)测量环境噪声。将频谱分析仪的天线放在副驾驶位置上，启动笔记本电脑并运行频谱分析仪的记录软件，在记录软件上设置频谱分析仪的各项参数，开启频谱分析仪的峰值保持功能，关闭汽车的发动机和所有车载电器设备，连续测量3 min，将测量结果记录为"环境噪声"。
　　(3)测量汽车噪声。与测量环境噪声的步骤相类似，开启频谱分析仪的峰值保持功能。在测量期间保持汽车发动机一直处于运行状态，期间每隔30 s加减油门、开关转向灯各一次，连续测量3 min，将结果记录为"汽车噪声"。
　　为了获得比较稳定的测量环境，减少其他干扰源对测量结果的影响，测量时间选择在晚上11：00，测量地点选在距离民宅超过200 m的空旷场地。在测量期间还必须关闭笔记本电脑自带的WiFi无线网络功能，防止它影响测量结果。
        2.3 测量结果
　　频谱分析仪FR24-SAU在2.4 GHz频段内共有256个测量点，测量间隔为330 kHz。
　　图1是奥铃BJ5069VCBED货车所处环境的噪声功率图。图2是奥铃BJ5069VCBED货车运行时测量到的噪声功率图。图3是金旅XML6483面包车所处环境的噪声功率图。图4是金旅XML6483面包车运行时测量到的噪声功率图。图中的白色曲线为连续测量3 min的功率的累计峰值。
　　

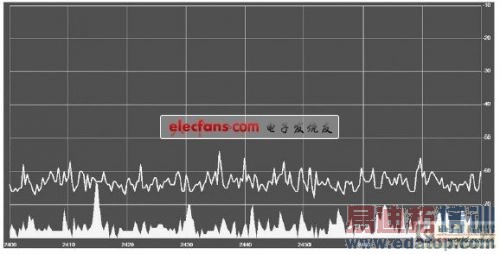

　　图1 奥铃BJ5069VCBED货车所处环境的噪声功率图
　　

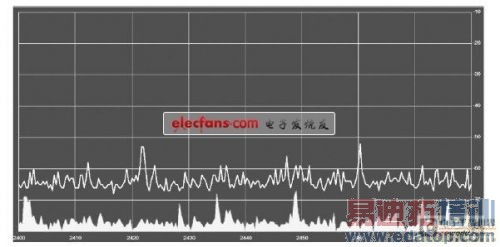

　　图2 奥铃BJ5069VCBED货车运行时测量到的噪声功率图
　　

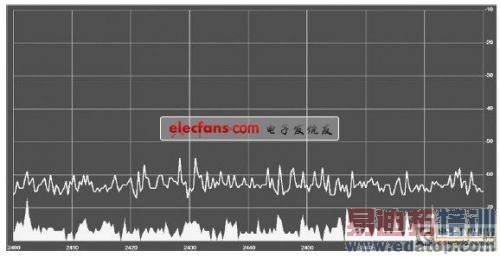

　　图3 金旅XML6483面包车所处环境的噪声功率图
