基于ARM处理器S3C2440的无线监控系统设计

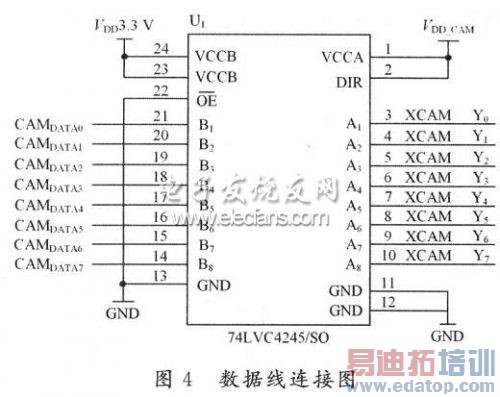

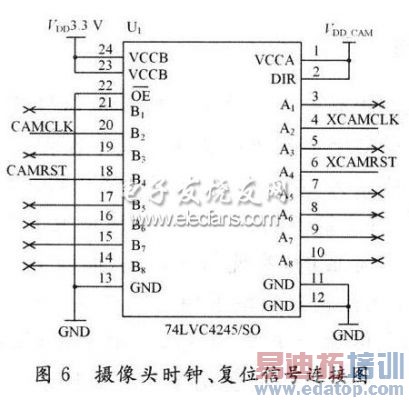

　　S3C2440有一个专用的摄像头接口，CPU可以直接和CMOS图像传感器连接，当0V9650输出数据格式为8位的YUV时，要用到数据线D2～D9(D9为MSB位，D2为LSB位)；当输出的数据格式为10位RGB，用数据线D0～D9(D9为MSB位，D0为LSB位)，该系统用YUV格式。该摄像头模块与S3C2440的Camera接口连接，其电路图分别如图4～图6所示。

其中用到了TI公司的电平转换芯片74LVC4245，是一种双电源的电平移位器，电平移位在其内部进行。5 V端用5 V电源作为VDD_CAM，而3．3 V端则用3．3 V作为VCC33。双电源能保证两边端口的输出摆幅都能达到满电源幅值。

        2．2 GPRS模块的接口设计

　　通用分组无线服务技术（General Packet Radio Service）的简称，它是GSM移动电话用户可用的一种移动数据业务。GPRS可说是GSM的延续。GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps.

　　S3C2440有3个UART通道，利用其中一个通道设计串口，使其与GPRS模块连接，由于S3C2440自带的UART控制器，使得硬件开发和软件设计都比较简单。但RS 232标准所定义的高、低电平信号，与一般的微控制器系统的电路所定义的高、低电平信号完全不同，如S3C2440系统的标准逻辑"1"对应电平2～3 V，标准逻辑"O"对应0～4 V电平。显然，与RS 232标准所述的电平信号完全不同。两者之间要进行通信，必须经过信号电平的转换，目前常使用的电平转换芯片有MAX232，MAX3221和MAX324．3，具体设计电路如图7和图8所示。

　　3 操作系统平台的定制

　　Windows CE是高度模块化的嵌入式操作系统，正因为如此，用户为了满足特定的要求而对操作系统进行定制，如果为自己的嵌入式设备定制Windows CE操作系统，则须进行创建、构建、运行和发布OS等一系列操作。在无线视频监控系统中，根据功能要求，利用Platform Builder5．0定制系统的流程如下：

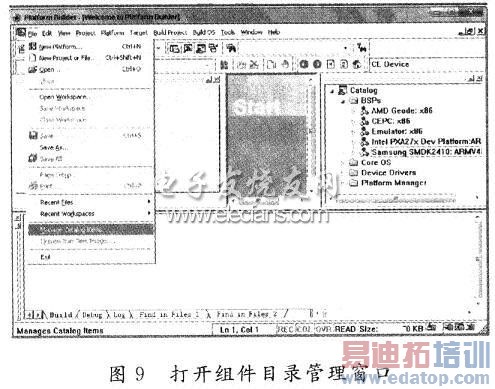

　　(1)导入BSP开发包。由于用的是三星公司的基于ARM920T核的S3C2440，所以在BSP包中找到SMDK2440文件下的SMDK2440．CEC文件将其导入。打开"Platform Builder5．0"，选择"File"菜单下的 "Manage Catalog Features"，如图9所示。在弹出的对 话框中单击"Import"，浏览到SMDK2440文件下的 smdk2440．cec文件，将其导入。
