GPS在导弹制导中的应用探讨

       概括地说，国防高技术应包括两个层次的技术。一是支撑高技术武器装备研制的共性基础技术，如微电子技术、光电子技术、电子计算机技术、新材料技术、新能源和动力技术、仿真技术、先进制造技术等;二是针对武器装备功能需要的应用技术，如探测技术、精确制导技术、C(U3)I系统 技术、电子对抗技术、隐身技术、反隐身技术、航天技术、核武器技术和先进防御技术等。本课题正是在这种背景下，研究GPS这一全新的全球定位系统在导弹制导中的应用，有重要的军事价值和现实意义。

　　1　导弹飞行环境(高动态环境)给接收GPS信号带来的问题及解决方案

　　导弹制导的显着特点是在高动态环境中实施轨迹导引和误差校正。研究GPS在制导中的应用必须研究高动态环境给接收GPS信号带来的影响。GPS系统是由分布在6个轨道面上的24颗卫星组成的星座。GPS卫星的轨道高度为20000km，星上装有10-13高精确度的原子钟。地面上有一个主控站和多个监控站，定期地对星座的卫星进行精确的位置和时间测定，并向卫星发出星历信息。用户使用GPS接收机同时接收4颗以上卫星的信号，即可确定自身所在的经纬度、高度及精确时间。

　　1.1　高动态环境给接收GPS信号带来的问题

　　与中、低动态环境相比，高动态环境给接收GPS信号带来了如下问题：

　　①　高动态使GPS载波信号产生较大的多普勒频移，若使普通接收机的载波锁相环PLL(常用costas 环)能够保持锁定，就必须增加环路滤波器的带宽。这样就会使宽带噪声窜入，当噪声电平增大到超过环路门限时就会致使载波跟踪环失锁。而载波跟踪提供精确的距离变化率测量导航解，这样就会丢失距离和距离变化率的估计值;若不增加载波锁相环的环路带宽，则载波多普勒频移常常会超过锁相环的捕获带，这样也不能保证对载波的可靠捕获和跟踪。

　　② 高动态也使得GPS信号的副载波，即伪随机码产生动态时延，使得普通接收机的DLL码延时跟踪环容易失锁，而且重新捕获时间很长，往往使导航解发散。

　　③ 载波跟踪失锁也使50 Hz的调制数据无法恢复，相应的卫星星历无法获取。

　　1.2　解决高动态环境所带来问题的典型方法

　　解决高动态环境所带来的问题，主要是研究如何提高在高动态环境中对多普勒频移的了解程度。研究表明，多普勒频移一般可通过某些算法进行多普勒频移估计而掌握，或者通过惯性导航系统来提取。

　　1.2.1　高动态环境中多普勒频移估计方法

　　在高动态环境中对多普勒频移估计算法的研究最早也是最有成绩的是美国JPL实验室，该实验室曾经研究过以下算法：

　　①　近似最大似然估计(MLE)的跟踪和捕获算法，该算法是基于N个连续同相和正交采样值来对频率及其时间导数进行估计的。

　　②　采用扩展卡尔曼滤波算法(EKF)，即一种使用准最优递推估计接收的相位及频率跟踪算法进行载波跟踪。

　　③　交叉自动频率控制环(CPAKC)，即一种简化的估计淹没于噪声中正弦信号频率并有极高动态的准最优算法。

　　④　频率扩展卡尔曼滤波器(FEKF)，即一种先对去除相位影响后的数据进行叉积，再进行低节次EKF的频率估计算法。

　　在设计高动态GPS接收机时可权衡工作门限(频率失锁概率为10%时的信噪比)、不同信噪比时的频率误差、算法复杂程度以及需求特点等因素，选择合适的载波捕获跟踪算法以满足接收机性能和信号处理复杂程度的要求。

　　1.2.2　通过惯导辅助而获取多普勒频移的方法

　　研究表明，将GPS系统和目前常用惯导系统进行组合可显着增强普通GPS接收机在高动态环境下的适应能力，且组合的定位精度明显提高[3]。这是因为将两个系统的输出信息通过卡尔曼滤波器进行组合，利用惯导加速度计的速率数据(包含多普勒频移信息)作为GPS接收机码跟踪环路和载波跟踪环路的辅助信号，在高动态环境下，可显着降低GPS接收机对动态信号跟踪能力的要求，从而提高其对动态的适应能力和抗干扰能力。

       2　设计高动态GPS接收机的关键技术

　　GPS接收机是可以接收全球定位系统卫星信号以确定地面空间位置的仪器。GPS卫星发送的导航定位信号，是一种可供无数用户共享的信息资源。对于陆地、 海洋和空间的广大用户，只要用户拥有能够接收、跟踪、变换和测量GPS信号的接收设备， 即GPS信号接收机。GPS接收机的第一次开机，或者开机距离里上次关机地点超过800KM以上，因为接收机里存储的星历都对不上了，所以要在接收机上重新定位。GPS接收机的使用要在开阔的可见天空下，所以，屋里就不能用了。手持GPS的精度一般是误差在10米左右，就是说一条路能看出走左边还是右边。精度主要依赖于卫星的信号接收，和可接收信号的卫星在天空的分布情况，如果几颗卫星分布的比较分散，GPS接收机提供的定位精度就会比较高。

　　现以设计高动态GPS接收机过程中用到的技术加以说明。所设计的GPS接收机除了采用近似最大似然估计(MLE)技术估算距离和距离变化率，从而在高动态环境中实现载波跟踪外，还采用了窄带相关器技术、多星技术、载波辅助技术、卡尔曼滤波技术和差分技术来提高定位精度。

　　传统的GPS接收机在对伪随机码进行延时捕获跟踪时，其迟早相关器都用1个码片的长度作为延迟间隔，但在对C/A码跟踪时采用窄相关间隔(如采用1.0～0.05码片长度)具有明显的优越性，可在出现噪声和多径干扰时减小跟踪误差。因为码相关器中迟早信号中的噪声成分是相关的，在进行迟早处理时两者趋于抵消;由于PDLL鉴相器中的多径信号较少扭曲而导致多径效应减小，从而提高定位精度。

　　载波辅助技术以两种方式辅助码环跟踪。由于码相率与载波相位率成正比，利用可获得的载频(多普勒频移)控制C/A码的数控振荡器，使之对动态不敏感，从而提高测码伪距的精度;另一方面，当载波相位正确积分时，其变化正比于卫星伪距变化即Δ距离，因此可利用Δ距离来平滑伪距噪声。

　　多星技术即多通道技术。事实上通道数目的增加可获得显着的性能提高，因为不同的卫星数目越多定位精度越高。这主要表现在卫星数目增加一倍时定位噪声可降低3 dB。另外，12通道系统实质上清除了优化选星的烦琐，并为偶然的信号丢失提供了一个简捷的处理方法，12通道系统在冷启动模式下还具有一个最大的优点，即可对卫星信号进行盲搜索。

　　目前我们设计了一种模块式并行12通道高动态GPS接收机，实现框图如图1所示。其基本设计原理是将接收到的GPS射频信号通过前置滤波模块滤除带外干扰，然后在射频前端模块中变频到中频信号，再在信号处理模块中与内部产生的载波及伪随机码相关，恢复基带信号并获得定位解算所需的伪码和载波观测量。该接收机通过采用近似最大似然估算(MLE)方法来估算接收机相对卫星的伪距离和距离变化率，以此满足在高动态环境中对伪码和载波频率的跟踪;通过采用DSP技术设计了满足高动态跟踪所需的跟踪滤波器;在射频前端采用了低噪声放大器来保证GPS接收机在较低信噪比下可靠跟踪卫星信号;通过采用并行12通道模块化设计及提高定位精度的相关技术，使得接收机具有良好的噪声性能和动态性能，并有效地提高了定位精度。该接收机可以较好地在没有惯导辅助的导弹、军用飞机等高动态用户载体上工作。

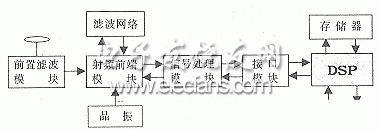

　　图1　高动态GPS接收机实现框图
