计量箱智能无线报警系统的实现

3、电力企业输电线路全工况监测系统的技术特色
　　3.1智能报警电子锁设备授权开闭
　　智能报警电子锁的开锁和锁闭是由电子锁内部的芯片进行控制的，在电子锁芯片收到解锁器给予开锁信号并验证核实后，给予开锁动作，授权开启后同时解除开门传感器异常开门探测，标识本次开门动作为正常业务开门并记录日志。若锁具授权开启后，人员并没有真正进行开锁操作，智能报警电子锁装置会在等候开锁窗口时间结束后，自动转换为锁闭状态，并记录本次开锁操作未实际操作发生。
　　3.2钥匙的控制部分
　　钥匙部分的电路控制拟采用STC系列单片机，外加充电模块、无线模块、蓝牙模块以及一片大容量存储芯片组成并用五号锂电池进行供电。单片机控制充电模块来给电池充电，通过无线和蓝牙两个模块与外界设备进行通信，并把开锁信息存储到存储芯片中。
　　综合功耗和封装等因素，钥匙部分控制核心采用STC12LE5A16S2单片机，此款单片机具有宽范围工作电压2.2V-3.6V;两个UART接口，一个用来烧写程序，一个用来开锁通信;内置AD模块用来实现电池电压检测。
　　3.3锁的控制部分
　　锁的控制电路采用功耗低，体积小的STC12LE5616AD单片机。设计单片机的串口来与钥匙部分进行通信，并搭建驱动电路驱动电磁铁，从而带动机械结构进行锁定与开锁。电磁铁选用5V型号。
　　3.4各项报警
　　防窃电预警管理系统里面设置五大报警功能模块：开门报警、强磁场报警、红外遥控报警、震动报警和断电报警。
　　3.4.1开门报警

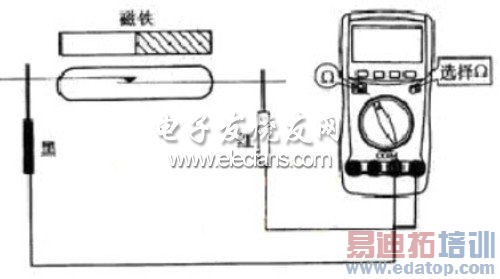

　　开门传感器是利用磁簧管的磁性吸合原理，当有磁性物质靠近磁簧管时，磁簧管里面的簧片会导通，通过检测电路能检测到此电平信号，确认门关信息。我们选择一个万用表，一个磁簧管和一块磁铁做一个类似试验，如图2所示
　　

　　图2
　　当磁铁离开磁簧管时，磁簧管里面的簧片会断开，万用表测得电阻为无穷大，通过检测电路能检测到此电平信号，确认门开信息。在磁铁靠近磁簧管距离小于2.5厘米左右时，磁簧管导通，万用表测得电阻为零，报警器电路能检测到此电平信号，将此状态确认为门关信息，上传到主站;相反的，在磁铁离开磁簧管距离大于2.5厘米左右时，磁簧管会断开，报警器将此状态确认为门开信息，上传到主站。
　　强磁场报警
　　3.4.2强磁场报警
　　强磁传感器原理同开门传感器原理一样，用同样的试验材料和试验方法，在磁铁靠近磁簧管距离小于2.5厘米左右时，磁簧管导通，报警器将此状态确认为有强磁开始信息，上传到主站;相反的，在磁铁离开磁簧管距离大于2.5厘米左右时，磁簧管会断开，报警器将此状态确认为强磁结束信息，上传到主站。
　　3.4.3红外遥控报警
　　红外传感器是利用红外遥控原理，接收红外设备发出的非法写报警信息，通过软件解码识别此红外码，确认为红外报警。当有红外窃电设备发出红外窃电数据时，报警器检测到此非法抄表数据，确认为红外报警信息，上传到主站。
　　3.4.4震动报警
　　震动传感器的主要原理是，导电振动弹簧同触发接脚被精确安放在开关本体内、并通过胶粘剂粘接固化定位，在平时不受震动时弹簧和触发接脚间是不导通的，受到震动后，弹簧抖动接触到触发接脚从而通电产生触发信号。
　　3.4.5断电报警
　　断电传感器是利用电路分压原理，当外电断开时，通过分压电平电路检测到此电平信号，确认有断电信息。我们把报警器的外电切断，报警器通过断电传感器电路检测到外电切断了，将此信息确认为断电报警，上传到主站。断电传感器内置在报警器里面。
　　4、计量箱智能报警系统的建设目标
　　系统实用化，减少窃电损失通过本系统，实现对高风险大客户的计量装置进行自动化监控和管理，实现防盗、防窃电报警，达到减少电量损失，降低线损的目标。
　　维护用电秩序通过技术手段，实现对外防窃电，对内表箱管理，从而维护用电秩序，保障有序用电。
　　提高稽查质量和效率、减轻人员工作量有针对性的进行用电检查，规范检查行为，提高用电检查工作质量和效率，减少检查工作量。
　　5、计量箱智能报警系统的应用前景
　　电力企业计量箱智能报警系统解决了开门、移动、震动、磁干扰或磁攻击、断电、零电流和红外干扰等多种非法窃电行为的实时报警，并开发了计量箱智能报警系统软件，可实现全天候、全方位监管，全面提高电能计量箱的防盗、防窃电水平，达到减少电量失损，降低线损的目标。
