微距条件下的无线传能的实现
录入：edatop.com 点击：
当充电使电压表读数达到4.15V时，LED3熄且LED2亮，同时电流表读数为零，表明电池BT2已被充满并自动停止充电，并且显示这一状态。
测试时，被充电池可用一只20000uF电容代替，以缩短充电时间便于测试。

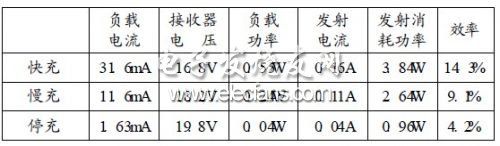

5.3 换能效率
仍保持L1与L2同轴相距2cm,充电器分别工作于快充、慢充和停充，测量。
5.4 电源切换
断开S1,继电器复位，由直流电源BT1供电;接通S1,继电器吸合，由交流电源供电，此时BT1被断开。
两种供电方式对以上测试结果完全相同。
S3用于两种供电方式的人工切换或强行用直流，一般处于接通状态。
6 结语
本设计仅针对100mAh左右的小容量锂离子电池和锂聚合物电池，适用于MP3、MP4和蓝牙耳机等袖珍式数码产品。将它推广到大容量电池，并不存在原则性的障碍。
