基于TI KeyStone SoC的多标准无线基站实现
为了使自身具备强大的竞争优势,无线基站制造商需要支持部署在全球范围内的各种模式和技术,从而弥合全球各地的各种区域差异。作为业界唯一一家无线基站SoC厂商,TI实现了精准而独特的市场定位,能够为需要在如此复杂多样的环境中以低成本交付多标准解决方案的制造商提供通用平台。本白皮书不仅深入探讨了在满足当今无线运营商的需求时OEM所面临的众多挑战,同时还介绍了TIKeyStone多内核架构提供的平台将如何推进制造商不断获得成功。
虽然无线通信市场从来没有像现在这样纷繁复杂、充满挑战,但也从未缺乏魅力和蓬勃发展的生机。随着对智能手机消费需求的日益增长和平板电脑的悄然走俏,越来越多的用户开始接入移动因特网,从而对移动网络的容量不断提出更高的要求。同时GSM等2G技术仍然非常流行,因此运营商在向新一代高速网络技术进军的同时仍然必须支持向后兼容性。在目前的经济环境下,运营商必须在限制资本支出、保障运营成本平衡的同时,合理应对技术的发展和不断变化的市场形势。
每一家运营商都具有其独特的频谱范围,其用户群也是如此。对于OEM厂商来说,部署"一体通用"的基站是一项严峻的挑战,因为每一项部署都可谓千差万别。另外,限于目前网络部署策略的固有物理特点,智能手机的普及和通信数据量的激增都给有限的频谱范围造成了压力。这就促使将宏模块周围及内部的微小型单元添加到现行的混合基站配置中,这也许会从根本上改变未来网络的结构。对于无线运营商和无线基站制造商来说,这将是一个前景不甚明朗、充满风险的领域,需要他们潜心探索。
运营商梦寐以求的解决方案
对于运营商而言,理想的解决方案就是能够拥有既可支持其客户日新月异的应用需求,同时又能兼顾实现其资金和运营目标的通用平台。
多标准支持—运营商面对着双重挑战,既需要满足采用各种技术的现有客户,同时又要快速适应用户随时升级使用各种新技术。此外,运营商还需要在战略上向4G升级以始终保持竞争优势。这就要求完成一项繁重而枯燥的任务,那就是在现有客户的满意度和收益,与为实现技术演进发展而进行的成本投资之间实现最佳平衡。
我们以某拥有GSM/EDGE客户且积极向3G升级的运营商为例。在该例中,2G用户代表了客户群中的绝大多数,随着时间的推移,这些用户也将购买新的3G手机、智能电话以及平板电脑等。这意味着拥有2G和3G设备的比例将不断变化。众多3G用户又会在需要时购买4G设备,这就促使运营商必须在同一基站发射塔中同时支持2G、3G和4G。
如果网络或者部分网络没有4G信号覆盖,那么4G手机将"返回"使用3G。如果网络的特定区域仅有2G信号覆盖,那么4G和3G手机都将"返回"使用2G。运营商必须让2G信号覆盖每个角落,因为这是所有客户共同的最低限要求。对于众多运营商而言,这一多标准配置的局面在今后很长一段时间内都将存在。
为能顺利实现过渡,运营商会在他们的网络中持续收集各个蜂窝单元对2G、3G和4G业务的需求统计数据。通过远程控制,运营商希望能够妥善地改变基站的混合容量以满足上述流量需求,并最大限度地减少3G用户返回使用2G或4G用户返回使用3G的几率。由于4G的频谱效率优于3G,而3G又相应地优于2G,运营商非常希望能让尽可能多的用户使用更为高级的通信标准。这样就能在他们所投资的宝贵的频谱中最大化通信流量。
由于监管部门允许运营商对频谱进行重复利用,因而这对他们而言可谓另一个至关重要的方面。通过了解其客户群的使用量及发展趋势,运营商发现他们不仅能够保持对现有2G服务的支持,同时还能将当前部分频谱分配给更高级的3G或4G。例如,通过部署更高效的基站来对GSM频谱进行改造,能够在单个载波中获得额外的语音用户,从而可将其他的载波分配给3G或4G业务。VAMOS(单时段中自适应多用户通道的语音业务)方案就是一个非常好的例证,其从本质上使得3G系统中收发器的峰值容量实现了双倍提升。
让运营及维护尽在掌控对于当今的无线运营商来说,运营及维护面临的挑战是双重的。首先,为了能够高效应对上述多标准支持带来的挑战,运营商希望能够远程控制基站并可根据用户状态的变化迅速修改基站配置。由于资本性支出及加速上市进程等原因,运营商希望准备就绪的基站能够快速获得重新配置以适应标准在使用方面的变化。运营商不仅能显著受惠于基站设备的重复利用,同时还能通过远程配置大幅节省劳动成本。无需更新即能重新配置的远程无线电广播终端的部署规模日益扩大,这使基站厂商承受了巨大压力,其也需要支持远程重配置功能。
由于具备软件可升级性,基站目前的现场服务年限超过10年,从而显著相应优化了运营商的固定资产投入。部署那些具有线卡可配置且标准可扩展特性的通用基站平台不仅能够减少技术服务及维护成本,而且还能进一步降低配件与库存成本。现场技术人员可为重要的成套设备建立专家团队。就此而言,运行及维护成本也会大幅降低,从而既能优化运营管理成本又可节省固定资本的投入。
OEM厂商的回应
OEM厂商面临着严峻的挑战,他们需要提供可支持各种无线标准的产品才能在上述应用方面为运营商提供支持。他们需要提供可支持现有技术的基站,并拥有升级至未来标准的能力。他们必须为运营商提供可高度扩展的远程配置解决方案,同时相关的成本和功耗还需要全面满足运营商在成本支出和运营支出方面设定的目标,这是个相当艰巨的挑战。为了获得成功,OEM厂商需要以低成本提供基站,且其研发和支持费用又需要满足其各自的商业目标。
那么,OEM厂商将如何全面实现平衡呢?为各个标准和现场配置构建专有平台并非解决之道。像大多数企业一样,基站厂商也有商业盈利目标,那就是限制研发和产品支持费用并从资源的优化配置中获利。理想情况下,他们应拥有一套能从中生成多种配置以满足不同运营商需求的基站平台设计。由于软件是一项重要的投资,并占据基站设计中的很大一部分,因而拥有一套软件可移植性和可重用性的解决方案至关重要。OEM厂商需要的通用硬件平台能以极少的重复设计支持多种无线配置,从而能够优化研发成本、加速产品上市进程。为了应对这一挑战,我们需要能大幅优化软件开发及重用性的通用基站片上系统(SoC)平台。
TI提供理想的解决方案
TI提供的通用SoC平台使基站OEM厂商不仅能够设计多标准平台,而且还能创建特定于标准的平台。TI在此方面拥有独特的优势。TI功能强大的创新型KeyStone架构可为基于通用软件/硬件平台之上的多种器件,从而可支持各种通用的无线标准,非常适用于从微小型单元到宏单元配置的各种解决方案。KeyStone平台使OEM厂商能通过以下详述的两种方案实现运营商的多标准目标。
KeyStone架构多标准支持的第一步即在于TI的KeyStone架构。该KeyStone架构采用可同时提供具有定点和浮点处理能力的高级DSP内核(C66x),从而使OEM厂商和运营商无论在现在当前的部署中还是在将来的高级天线和算法配置中都能实现差异化功能。该款拥有通用I/O接口及SoC基础架构的内核使软件的重复使用和移植变得简单便捷。此平台包含一套可优化研发工作的通用工具,而且在通过单个解决方案平台开发多个产品时能够显著加快上市进程。KeyStone架构见图1。
KeyStone多内核SoC架构在业界率先提供了完整的多核性能。KeyStone可为所有的处理内核、外设、协处理器和I/O接口提供非阻塞接入。部分能充分发挥多内核性能的创新功能包括:多内核导航器、TeraNet、多内核共享存储器控制器(MSMC)和超连结。

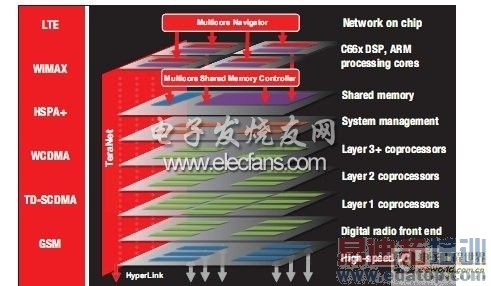

图1–-TIKeyStone多内核SoC架构:理想适用于多标准实施
多内核导航器—TI多内核导航器是一款基于分组的创新型管理器,能够控制8,192个队列且能在各种子系统之间提取连接。多内核导航器拥有可实现通信、数据传输以及任务管理的统一接口以及"一次性零拷贝复制"范式,能够以更少的中断数和更低的软件复杂度实现更高的系统性能。
我们以多内核导航器的运行原理为例,多内核导航器不仅能够进行任务调度,面且还能在无需外部管理的情况下指示下一个空闲的DSP内核读取任务并进行处理。其可从如下几个方面简化软件架构并提高基站的性能。
动态资源/负载共享 跨子系统通信时可减轻CPU的开销/延迟 基于硬件的任务优先级排序 动态负载平衡 适用于所有IP模块(软件、I/O和加速器)的通用通信方法 多内核导航器可在无需CPU干预的情况下控制数据流,从而释放移动数据所需的CPU周期,并能将片上通信速率提高达每秒20亿条消息。此外,其还能大幅简化软件架构,以使开发周期更短、资源利用更合理。
