环形 网 vs 星型 网

1.组网设备

据此组网背景分析，STM-1级别的汇聚型以太网桥可以实现63个E1在STM-1光传输通道和GE传输通道上的汇聚，可以有效组网时交换机的使用数量，降低组建网络的成本。

2.组网要求

利用汇聚型设备组建通信网络，用户要求网络机设备具有以下特点：

1) 数据业务传输能力强：远端站点的工作状态均以数据的形式上报到监控中心，通信系统必须具备多种数据业务的传输能力;

2) 网络接入能力强：组网设备能够应用于不同的传输网络，实现用户业务的传输功能;

3) 传输可靠：系统能够及时检测到动力装置的各种工作状态，并能够及时上报;

4) 投资节省：监控系统能够充分利用原有资源。

3.组网应用案例

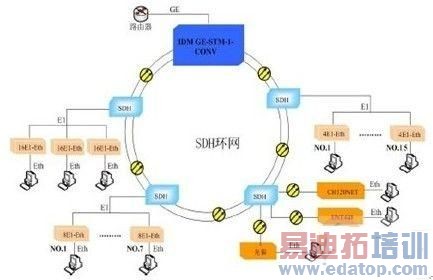

1.环形组网

汇聚型以太网桥组建的环型SDH网络具有以下特点：

1) 业务传输能力强：环网中一台汇聚型网桥可以实现63个E1汇聚在一条STM-1光传输通道内进行传输，通道内传输的数据类型可以根据用户需要灵活配置;

2) 覆盖范围广：STM-1光传输通道大大拓宽了业务的服务范围，环网SDH设备落地业务可以通过E1通道或光通道下传至用户设备;

3) 网络稳定性、可靠性高：1+1光传输通道构成的环网具有光保护倒换功能，可以有效保证各种业务传输的稳定性、可靠性;

4) 网管能力强：中心端网管可以在线进行业务分配，对全网业务进行在线配置、管理。

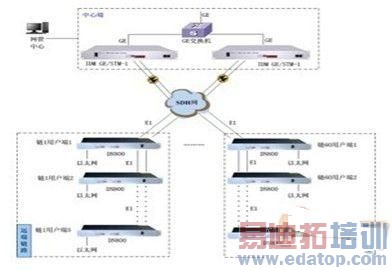

2.星型组网

针对客户需求：600个远端站点，每个站点通过E1线路传输以太网，以太网带宽为n*64K(n=1~31)，中心端需实现将600组E1汇聚，并将所有远端的以太网汇聚至一个GE接口。

上图所示方案可以从以下几个方面进行分析：

1) 以太网业务通过E1级联传输，传输带宽为2M;

2) 链网节点不受节点数量限制;

3) 节点以太网带宽采用2M共享方式;

4) 每个节点的以太网可通过网管控制其流量;

5) 节点以太网带宽可设置带宽上限，保证最多节点的数据上传速度;

组网方案中，针对客户需求，大约120个中心端，每个中心端有5台IDM-DN800级联;每个中心端分配一个E1，需实现120组E1通过IDM-GE/STM-汇聚，同时配置一台千兆网络交换机，可实现以太网的汇聚功能。在调度中心能够实现对下级各点的在线管理，对各种业务的在线传输进行在线监控。
