全面深入交换机FFP技术探究

录入:edatop.com     点击:

交换机FFP(Fast Filter Processor)技术提供了先进的多层交换、报文分类及线速处理功能,能够基于协议或字节对报文进行线速解析、分类,报文解析深度达80或128字节,广泛用于各类基于流的报文分类、过滤及镜像等应用,如:QOS(Quality of Service)、ACL(AccessControl Lists)、DSCP(DifferentiatedServices Codepoint)等。

原理介绍

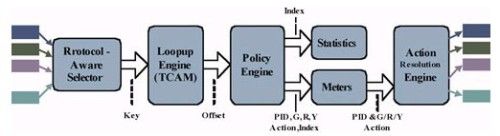

一般来说,FFP硬件引擎都是由图1所表示部件组成:
\

其主要作用是在数据流通过网络设备时进行分类过滤,并对从指定接口输入或者输出的数据流进行检查,根据匹配条件(Conditions)允许其通过(Permit)、丢弃(Deny)或者采取其他动作策略,由此来达到限制网络中某些通信数据类型、限制网络的使用者或使用设备的目的。我们通过FFP的这种特性实现各种ACL技术,从而满足各种不同应用的需要。

下面,分别对各个部件的作用及工作原理进行介绍:

字段解析器

用于从各种来源的数据流中获取各种指定字段,即匹配域,例如:报文的源MAC地址、目的MAC地址、源IP等字段,在进行报文解析之前,需要预先设置字段,用以对报文进行识别、分类,之后开始对报文进行解析,将解析出来的匹配域字段封装成KEY送到查找匹配引擎中。

其中,各种来源的数据流包括报文流、各种硬件检测信息(如:报文的类型、输入的物理端口、是否在地址表中HIT等信息)。

查找匹配引擎

查找匹配引擎由一定数量的TCAM表项组成,我们将TCAM表项称为匹配规则,在进行匹配之前,需要预先申明匹配条件,设置好匹配规则中的内容,匹配规则针对数据流的源地址、目标地址、上层协议等字段。匹配规则一般有两部分组成:匹配内容和掩码,匹配过程就是将输入的KEY和掩码进行相与,再将相与的结果和匹配内容进行比较,如果比较结果相同,则匹配成功,例如:配置一个ACE,如下:

permit 192.168.1.0 0.0.0.255,

则这条表项的匹配内容为192.168.1.0,掩码为255.255.255.0。这时候,将输入报文的源IP(通过字段解析器解析)与掩码进行相与,如果结果等于192.168.1.0,则报文可以通过,即192.168.1.0/24网段的报文可以通过。

设置好匹配规则之后,将接收到的KEY与匹配规则一一进行比较,检查报文是否与某一条匹配规则相匹配,返回该匹配规则(HIT表项)所在的偏移。

动作策略引擎

动作策略引擎由一定数量的策略表项组成,策略表项和匹配规则一一对应,当查找匹配引擎中的某条匹配规则匹配上后,返回该匹配规则的偏移,根据这个偏移值,就可以找到匹配规则对应的策略表项,执行策略表项中预先设置好的动作。同样的,我们需要先申明满足某个规则匹配后的对应行为。

动作策略引擎支持的动作包括:转发、丢弃、重定向、镜像、送CPU、改变报文优先级等等,不同产品支持的动作存在较大差异。

度量、统计引擎

动作策略表项被HIT上后,会触发度量、统计引擎工作,动作策略表项中指定要使用的meter表项、counter表项的索引,meter表项、counter表项的各种属性也是在报文解析过滤前预先设置完成。

一般情况下,将查找匹配引擎、动作策略引擎、度量统计引擎合在一起称为一个slice,有些产品支持多个slice,有些产品则全局共享一个slice。

一般情况下,查找匹配引擎、动作策略引擎和度量统计引擎中的表项是一一对应,将一条匹配规则、策略表项及其对应的统计度量表项合在一起称为一条表项。

动作仲裁引擎

动作仲裁引擎收集所有匹配表项产生的动作策略信息,包括动作策略及meter结果,对于不冲突的动作全部被执行,对于冲突动作,则依照优先级进行仲裁,高优先级动作被执行。

应用介绍

目前,各种交换产品中,有多个应用的实现依赖于FFP引擎特性,不同产品上,由于FFP引擎原理不同,导致各应用在实现过程中对表项占用情况、引擎分布情况存在较大差异。

各产品支持的应用

各种交换机产品支持的依赖于FFP引擎的应用:远程镜像、CPU保护模块、防攻击模块(nfpp)、安全通道、防网关ARP欺骗、arp check、IP防扫描、全局IP + MAC 绑定、Dhcp_option82、Dot1x中的QOS应用、Dot1x中下发ACL应用、Dot1x认证用户绑定应用、dhcp snooping绑定应用、GSN全局安全应用、QOS应用模块、VLAN ACL应用、出口方向安全ACL应用、入口方向安全ACL应用、修改外部tag应用、QINQ、策略路由、IPV6_ROUTE、网络域名转换应用、数据流镜像应用、重定向应用等。

表项及模板分配过程

除了目前广泛使用的安全ACL外,FFP相关的其他各种应用也都是依赖于ACL技术实现,ACL全称为访问控制列表(Access ControlList),也称为访问列表(Access List),俗称为防火墙,ACL通过定义一些规则对网络设备接口上的数据报文进行控制,ACL 由一系列的表项组成,称之为访问控制列表表项(Access Control Entry:ACE),每个接入控制列表表项都申明了满足该表项的匹配条件及行为(动作策略)。

有些应用可以显式关联各种类型的ACL(IP标准ACL、IP扩展ACL、专家扩展ACL等),如:安全ACL、安全通道、QOS等,这时候可以修改各ACL中的ACE,过滤各种指定的流;有些应用则由软件自动创建ACL,这种应用下无法直接操作ACL中ACE,由软件自动进行添加删除操作。

1. 只要是符合某条ACE,就按照该ACE定义的动作策略处理报文(Permit、Deny、Copy_To_Cpu等),ACL 的ACE根据以太网报文的某些字段来标识以太网报文,这些字段包括:

二层字段(Layer 2 Fields):

48 位的源MAC 地址(必须申明所有48 位)

48 位的目的MAC 地址(必须申明所有48 位)
