中兴通讯交通行业网络解决方案

在中兴通讯交通政务信息系统广域网解决方案中，省到地市，地市到县的广域网链路可以交通部门自建传输网络，或租用运营商的物理链路(如 SDH/DDN/FR/E1等)来实现。对于省到地市等关键链路应建立备份链路，如通过PSTN网拨号的备份链路，保证在主干链路发生故障后，关键数据可通过备份链路传送。

　　省交通厅的核心路由器可选用中兴通讯高端的ZXR10 GAR-G72接入路由器，对于要开展大量视频业务的网络可选用中兴通讯高中端电信级核心路由器ZXR10 T64E/GER。在这个位置上的路由器要具有大容量、高密度端口、高冗余备份等能力。同时在省交通厅核心节点配置一台大容量三层交换机可选用中兴通讯的高端电信级三层交换机ZXR10 6510，通过千兆以太网接口连接内部局域网和各种数据库服务器，如内部办公服务器，EMAIL 服务器，交通信息服务器，交通部门对外服务网站等，通过防火墙与因特网相连，为社会公众提供交通信息服务。

　　在地市交通局节点可选用中兴通讯的ZXR10 GAR-G36/G72接入路由器，能够提供各种中低速率的接口，支持VOIP语音功能。同时在此节点配置三层交换机，可选用中兴的ZXR10 3904三层交换机，通过千兆或百兆以太网接口将地市的局域网连接到省网中来。

　　在县级交通局或营业厅等接入节点可选用中兴通讯的ZXR10 GAR-G26接入低端路由器，能够提供低速率的接口，支持VOIP语音功能。同时在此节点配置以太网交换机，可选用中兴的ZXR10 2826等以太网交换机，通过百兆以太网接口将接入节点的局域网连接到省网中来，实现全省网络的电子化办公。

　　2、交通政务信息系统局域网解决方案

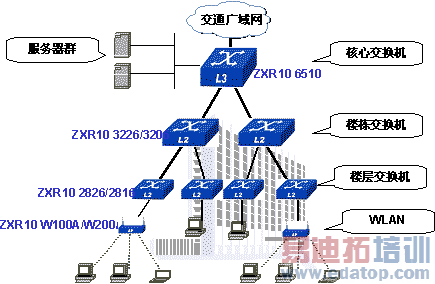

图2 交通政务信息系统局域网解决方案

　　交通厅局级机关内部局域网或园区网采用以太网二/三层交换机来构架，从局域网/园区核心交换机到每个大楼的交换机采用千兆裸光纤直连，大楼交换机到楼层交换机可采用千兆直连，也可采用100M连接。对于布线不方便的地方，或会议室，礼堂等地方可采用WLAN的方式进行覆盖。在厅局机关的局域网中可建立共享的数据库系统，如资料库，交通信息库，人才库，邮件系统，办公系统等，通过防火墙于互联网进行连接。

　　局域网/园区核心交换机可选用中兴的大容量三层交换机ZXR10 6510，对于较小的局域网也可采用ZXR10 3904三层交换机。对于大楼交换机可选用中兴的ZXR10 3226/3206以太网交换机，楼层交换机可选用中兴的ZXR10 2826/1816等型号的以太网交换机。 WLAN的AP设备可选用中兴的ZXR10 W100A/W200A等型号的产品，中兴的系列以太网交换机或WLAN AP产品都可以实现电源的远供，保证供电的安全和设备稳定。可按部门划分成不同的VLAN，每个部门可建立自己的共享数据库，提高网络的安全和性能，通过访问控制和防火墙来限制内部员工的互访和对互联网的访问，同时禁止外部人员访问内部网络。

　　二、高速公路信息网解决方案

　　网络和计算机技术已在公路项目设计、高速公路收费与监控、交通征稽、运输生产与管理等各行各业得到普遍应用，信息化效益日益显现。目前，延高速公路都建成了光纤或SDH的传输线路为公路沿线的收费站、收费站站房、以及高速公路管理控制中心提供话音、数据、图象等业务。以高速公路信息网建设覆盖高速公路的收费自动化系统和监控系统。

　　1、高速公路三网合一解决方案

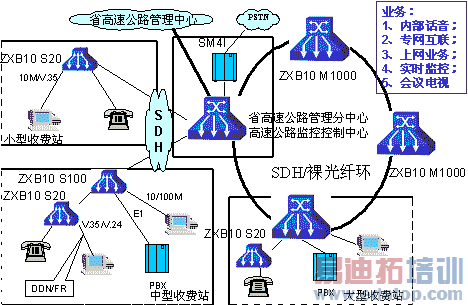

图3 高速公路三网合一解决方案

　　某一高速公路监控计费网络一般包括监控控制中心(一般也是省高速公路管理分中心)，大型收费站，中型收费站和小型收费站等。一般监控中心与主要的收费站都是通过裸光纤直连，或利用SDH中的一个155M或2M信道实现互联。

　　中兴通讯针对高速公路的三网合一解决方案，充分利益多业务网络的高效、安全的特点，实现数据、语音和监控视频的网络统一。

　　在高速公路监控中心可选用中兴通讯的大容量多业务交换设备ZXB10 M2000/AX，可提供从622M一直到64K的业务接入。

　　在大型收费站可选用中兴的ZXB10 M1000多业务接入器，可接入DDN、FR、X.25等各种业务，提供155M一直到64K的链路接入。
