大唐移动 网解决方案

方案一：采用采用F+A双频多通道RRUTDRU318FA替换原有单A频段多通道RRU完成F频段扩容。原单A频段RRU可搬迁至业务量小的区域使用。

方案二：采用单A频段多通道RRUTDRU318F与原有单A频段多通道RRU串联，完成F频段扩容。需新增一套RRU电源、光纤、接地线、上跳线等。

建议：从工程安装便捷性考虑，建议采用替换方案进行扩容，同时，被替换的设备仍可利旧，节省投资。

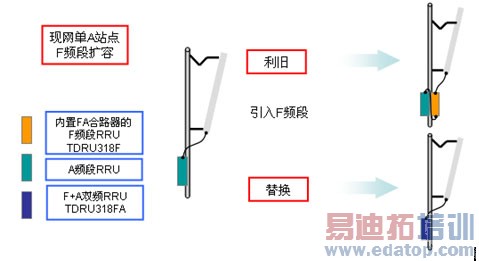

图 8：室外A频段站点F频段扩容

(3) 特殊场景的深度覆盖： 采用TDRU322进行建设。

目前对TD-S网络查投诉最主要的还是弱覆盖的问题，其中居民小区投诉占到所有投诉的53%，来自高校的投诉占到10%。而高校往往是TD-SCDMA发展起来业务需求很大的场景。高校、居民小区等场景，传统8天线宏站难以入驻小区，且无法进行室分系统建设。采用F+A双频双通道RRU产品TDRU322，配合1+1双极化F+A双频天线进行室外穿透室内覆盖，是最佳站型选择。

与单通道覆盖相比，采用双通道进行覆盖有效提高上下行覆盖质量，提升用户体验。并可有效降低小区边缘终端发射功率，减少网络干扰。此类场景业务量需求较大，需要引入F频段满足容量需求，F+A双频双通道RRU产品TDRU322同时支持F+A双频段，仅需一次施工即可解决FA双频段覆盖问题。

图9：特殊场景深度覆盖

2、室内站点设备使用建议

(1) 室内单A频段需求站点： 采用TDRU311进行建设。

对于室内容量需求较小，且后续很长时间没有扩容需求的场景，采用A频段单通道RRU TDRU311建设单A频段站点，提高网络利用率。

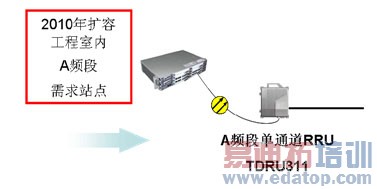

图10：室内单A站点建设

(2) 室内F+A需求站点：包括新建和室内单A频段站点F频段扩容，采用TDRU312进行建设。

大唐移动是业内率先推出室内F+A双频段单通道RRU产品TDRU312的厂家，TDRU312此产品在网部署接近一年时间，产品的成熟度和可靠性得到了良好的验证。

对于容量需求较大的新建场景，为了满足F、A频段室内应用的灵活性与工程施工便利性，采用此F/A双频合一RRU产品TDRU312进行建设是最佳选择。

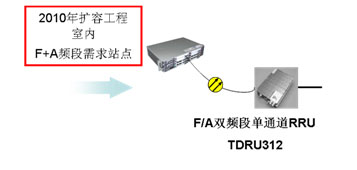

图11：室内F+A站点建设

对于现网单A频段站点容量需求较大，需要进行F频段扩容的场景，采用F/A双频合一RRU产品TDRU312替换原有单A频段单通道RRU完成F频段扩容，原单A频段RRU可挪至业务量小的区域使用。

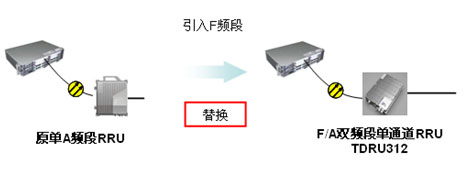

图12：室内单A站点F频段扩容

(3) 室内有E频段需求站点： 采用TDRU313进行建设。

E频段已获批用于室内TD-SCDMA覆盖，而E频段终端推出还需至少1年时间，为了对室内E频段使用进行验证，推动E频段终端产业快速发展，建议E频段本期在室内进行少量试点应用。
大唐移动TDRU313为在业内推出首款F/A/E三频合一RRU产品，充分满足F、A、E频段室内应用的灵活性与工程施工便利性，快速便捷实现多频段组网。F/A/E三频合一RRU产品TDRU313提供2个E频段通道，在室内覆盖时即可解决由于E频段路径损耗无法与F/A频段共覆盖问题，又可以满足演进到TD-LTE时应用2×2 MIMO的需求。F/A/E三频合一RRU产品TDRU313在E频段可支持10M TD-SCDMA与20M TD-LTE共模，实现平滑演进到TD-LTE。

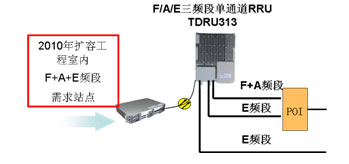

图 13：室内F+A+E频段站点

五、共平台产品实现TD-SCDMA向TD-LTE平滑演进

TD-SCDMA与TD-LTE共平台产品设计能够保证实现由TD-SCDMA向TD-LTE的平滑演进，在实现快速便捷网络升级的同时最大限度保护现有投资。基于对TD-SCDMA和TD-LTE技术的深刻理解，在产品设计初期，大唐移动就充分考虑了TD-SCDMA向TD-LTE平滑演进的实际需求，于2008年8月即推出了TD-SCDMA与TD-LTE共平台产品。

1、大容量的BBU平台可同时支持TD-SCDMA和TD-LTE

大唐移动大容量BBU产品EMB5116为业内集成度最高，2U高度支持TD-SCDMA的108载波，可同时支持3个20MHz 8天线双流BF的TD-L扇区和3个9载波的TD-S扇区。EMB5116此款大容量BBU产品Iub接口支持FE/GE，完全满足LTE的S1/X2接口带宽需求

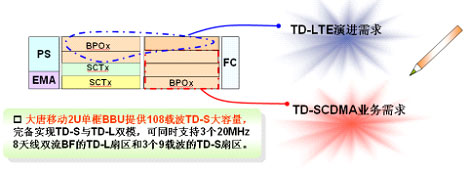

图 14：EMB5116支持TD-SCDMA和TD-LTE双模

2、大容量共平台RRU是平滑演进到TD-LTE的关键

RRU位于天面，工程施工困难，因此对于平滑引入TD-LTE，RRU支持平滑演进是关键。大唐移动推出的几款RRU设备TDRU313、TDRU318FA、TDRU318F以及TDRU322设备均支持TD-SCDMA与TD-LTE共模和转模两种共平台方式，可分别在E频段和F频段平滑演进到TD-LTE。

对于支持F频段的室外RRU产品和支持E频段的室内RRU产品，F频段和E频段均支持最大30MHz的处理带宽，可软件升级TD-SCDMA与TD-LTE两系统的共存，共存方式如图15所示：

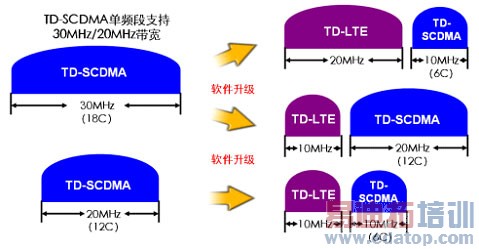

图 15：RRU支持TD-SCDMA和TD-LTE共平台

六、总结

大唐移动针对TD-SCDMA系统多频段应用的现状，提出了灵活的大容量多频段组网解决方案。该方案具备不同频段不同时隙配比能力，可满足中国移动后续上下行业务发展需求和向TD-LTE平滑演进需求，大大提升了频率利用率；多款大容量多频段RRU产品，实现一次建设到位，减少工程改造量，满足网络扩容需求，大大降低建网成本；多频段系列产品均基于TD-SCDMA与TD-LTE共平台，可实现向TD-LTE平滑演进。
